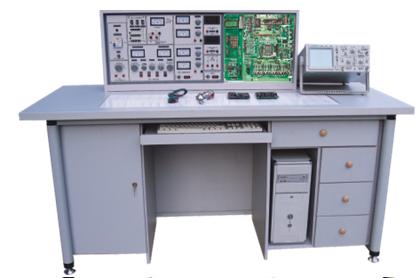

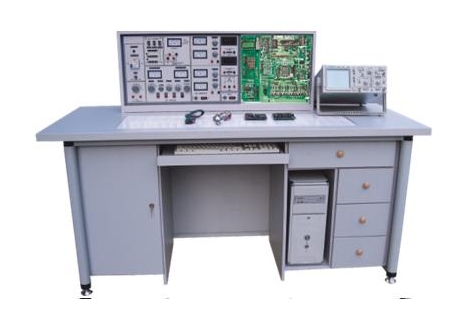

YL-528I 模电、数电、EDA实验开发系统成套设备
模电、数电、EDA实验开发系统实验设备可完成数字电子技术、模拟电子技术和EDA实验，适合大、中专院校电子课程的实验和毕业设计。
一、模电、数电、EDA实验开发系统成套设备 技术性能：
1、输入电压：交流220V±10% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1KVA
4、外形尺寸：1600mm×700mm×1200mm
三、功能与结构：
（一）实验台部分:
1、电源
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调，输出电流1.5A。
B组: 二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
C组:低压直流稳压电源，电压+5V，+14V。
D组:单相市电输出，供用户自备仪器使用。
2、函数发生器
2.1 波形:输出正弦波、三角波、方波。
2.2 频率范围:5Hz-550KHz，有频率表指示。
3、七段译码器及对应译码显示数码管。
4、EDA系统硬件结构及配置：
4.1 含有以AT89051为核心的单片机（MPU）最小系统（包括4×4小键盘，RAM62256，液晶显示接口）；
4.2 构成以PLDIMPU双系统为主要特点的复合型综合电子实验平台，特别适应开设综合电子设计课程；
4.3 能完成多个历年全国大学生电子设计竞赛试题；
4.4 有16个外I/O接口，适用于扩展实验。
5、单次脉冲：每拨一次钮子开关输出一对正负脉冲。
6、外测交直流二用电流表：精度0.5级，三位半数字式显示，测量范围：0－999mA。
7、外测交直流二用电压表：精度0.5级，三位半数字显示，测量范围：0－99V。
（二）学生实验桌：
一桌二座，桌面中央设置九孔通用电路插板，元件盒在其上接插成数字、模拟实验电路完成实验。元件盒盒体透明，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体采用科学的压卡式结构，维修拆装方便。实验桌左右各有一个柜，柜中存放元器件，中部抽屉存放工具、万用表、导线等。桌面尺寸：160×70cm。
三、器材配备（以24座为例，详见发货清单）
12台实验台、12张学生实验操作桌、l台主控演示台、13只MF47万用表、13只数字万用表890B+、39只指针式1.5级直流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。
四、用户自备器材: 双踪示波器（型号不限）、毫伏表、滑线变阻器。
五、实验项目：
（一）模电、数电部分：能完成“YL-530模电、数电实验室成套设备”的实验项目(见339页)。
（二）EDA实验项目（49个实验）
（1）基本实验：
|
1、七人表决器 2、格管码变换器 3、四位加法器 4、BCD码加法器 5、四位并行乘法器 6、四位并行乘法器 7、触发器 8、用ABEL语言设计74LS160功能模块计数器 9、多模加减计数器 |
10、可控脉冲发生器 11、简易数码锁 12、英语字母显示电路 13、八位乘法器 14、序列检测器 15、可变模16位加法计数器 16、正负脉宽数控调制发生器 17、秒表 18、键盘扫描实验 |
（2）数字系统设计：
|
1、数字钟 2、频率计 3、交通灯 4、乒乓球游戏机 5、数字锁 |
6、自动电梯 7、出租车计费器 8、抢答器 9、彩灯控制器； |
（3）综合电子设计：
|
1、彩条信号发生器（VGA） 2、RS232通信 3、点阵显示 4、乐曲演奏电路 |
5、FSK发生器（D/A） 6、数字电压表（A/D）； 7、DDS实验 |
（4）综合电子实验（PLD+单片机综合系统）
1、多功能频率计 2、DDS信号源
（5）扩展实验
1、用液晶显示多功能频率计 2、点阵汉字显示 3、可编程模块器件（PAC）实验
模电、数电、EDA实验开发系统实验室元器件配置清单（每台）
|
元 件 名 称 |
型 号 |
数 量 |
备 注 |
|
电 阻 |
4Ω |
1 |
2W |
|
电 阻 |
5.1Ω |
2 |
2W |
|
电 阻 |
8Ω |
1 |
2W |
|
电 阻 |
10Ω |
1 |
2W |
|
电 阻 |
16Ω |
1 |
2W |
|
电 阻 |
20Ω |
1 |
1W |
|
电 阻 |
30Ω |
1 |
1W |
|
电 阻 |
51Ω |
2 |
1W |
|
电 阻 |
75Ω |
1 |
1W |
|
电 阻 |
100Ω |
2 |
1/8W |
|
电 阻 |
120Ω |
1 |
1/8W |
|
电 阻 |
150Ω |
1 |
1/8W |
|
电 阻 |
200Ω |
1 |
1/8W |
|
电 阻 |
240Ω |
1 |
1/8W |
|
电 阻 |
300Ω |
2 |
1/8W |
|
电 阻 |
330Ω |
1 |
1/8W |
|
电 阻 |
470Ω |
1 |
1/8W |
|
电 阻 |
510Ω |
2 |
1/8W |
|
电 阻 |
620Ω |
1 |
1/8W |
|
电 阻 |
650Ω |
1 |
1/8W |
|
电 阻 |
1K |
2 |
1/8W |
|
电 阻 |
1.5K |
1 |
1/8W |
|
电 阻 |
2K |
2 |
1/8W |
|
电 阻 |
2.4K |
2 |
1/8W |
|
电 阻 |
2.7K |
1 |
1/8W |
|
电 阻 |
3K |
2 |
1/8W |
|
电 阻 |
3.3K |
1 |
1/8W |
|
电 阻 |
3.9K |
1 |
1/8W |
|
电 阻 |
4.3K |
1 |
1/8W |
|
电 阻 |
4.7K |
2 |
1/8W |
|
电 阻 |
5.1K |
3 |
1/8W |
|
电 阻 |
6.8K |
2 |
1/8W |
|
电 阻 |
7.5K |
1 |
1/8W |
|
电 阻 |
9.1K |
1 |
1/8W |
|
电 阻 |
10K |
5 |
1/8W |
|
电 阻 |
13K |
2 |
1/8W |
|
电 阻 |
15K |
1 |
1/8W |
|
电 阻 |
20K |
2 |
1/8W |
|
电 阻 |
30K |
1 |
1/8W |
|
电 阻 |
36K |
1 |
/8W |
|
电 阻 |
39K |
1 |
1/8W |
|
电 阻 |
47K |
1 |
1/8W |
|
电 阻 |
51K |
1 |
1/8W |
|
电 阻 |
68K |
1 |
1/8W |
|
电 阻 |
100K |
2 |
1/8W |
|
电 阻 |
150K |
1 |
1/8W |
|
电 阻 |
200K |
2 |
1/8W |
|
电 阻 |
300K |
1 |
1/8W |
|
电 阻 |
470K |
1 |
1/8W |
|
电 阻 |
510K |
1 |
1/8W |
|
电 阻 |
1M |
1 |
1/8W |
|
电 位 器 |
470Ω |
1 |
1/2W |
|
电 位 器 |
1K |
2 |
1/2W |
|
电 位 器 |
4.7K |
1 |
1/2W |
|
电 位 器 |
10K |
1 |
1/2W |
|
电 位 器 |
47K |
1 |
1/2W |
|
电 位 器 |
100K |
1 |
1/2W |
|
电 位 器 |
470K |
2 |
1/2W |
|
电 位 器 |
1M |
1 |
1/2W |
|
电 解 电 容 |
0.1UF |
1 |
16V |
|
电 解 电 容 |
4.7UF |
1 |
16V |
|
电 解 电 容 |
10UF |
3 |
16V |
|
电 解 电 容 |
33UF |
1 |
16V |
|
电 解 电 容 |
47UF |
2 |
25V |
|
电 解 电 容 |
100UF |
3 |
35V |
|
电 解 电 容 |
220UF |
1 |
35V |
|
电 解 电 容 |
470UF |
1 |
35V |
|
瓷 片 电 容 |
300P |
1 |
63V |
|
瓷 片 电 容 |
1000P |
2 |
63V |
|
瓷 片 电 容 |
4700P |
1 |
63V |
|
瓷 片 电 容 |
0.01UF |
3 |
63V |
|
瓷 片 电 容 |
0.1UF |
2 |
63V |
|
瓷 片 电 容 |
0.47UF |
1 |
63V |
|
瓷 片 电 容 |
1UF |
1 |
250V |
|
瓷 片 电 容 |
2UF |
1 |
250V |
|
音频输入变压器 |
|
1 |
|
|
音频输出变压器 |
|
1 |
|
|
变 压 器 |
220/6V.6V.24V |
1 |
8W |
|
电 感 |
8Ω |
1 |
|
|
电 感 |
390UH |
1 |
|
|
二 极 管 |
4007 |
4 |
|
|
二 极 管 |
2AP9 |
1 |
|
|
发 光 二 极 管 |
|
2 |
|
|
稳 压 二 极 管 |
2CW54 |
2 |
|
|
稳 压 二 极 管 |
2CW76 |
1 |
|
|
光 敏 二 极 管 |
|
1 |
|
|
晶 振 |
10M |
1 |
|
|
场 效 应 管 |
3DJ6 |
1 |
|
|
单 结 管 |
BT33 |
1 |
|
|
晶 闸 管 |
KP1 |
1 |
|
|
三 极 管 |
3DG6 |
2 |
|
|
三 极 管 |
3DG12 |
2 |
|
|
三 极 管 |
3AX31 |
1 |
|
|
三 极 管 |
3DA1 |
1 |
|
|
三 端 稳 压 |
7805 |
1 |
|
|
指示灯(信号灯) |
|
1 |
12V |
|
开 关 |
|
2 |
|
|
喇 叭 |
8Ω/0.2W |
1 |
|
|
继 电 器 |
6V |
1 |
|
|
直流电表 |
±100UA |
1 |
|
|
直流表 |
1000UA |
1 |
|
|
直流电 表 |
10MA |
1 |
|
|
电平开关和逻辑电平指示 |
|
2 |
16位 |
|
集 成 座 |
14脚 |
4 |
|
|
集 成 座 |
16脚 |
2 |
|
|
集 成 座 |
20脚 |
1 |
|
|
集 成 座 |
28脚 |
1 |
|
|
集 成 运 放 |
UA741 |
2 |
|
|
定 时 器 |
NE555 |
1 |
|
|
功率放大器 |
LA4101 |
1 |
|
|
数模转换器 |
DAC0832 |
1 |
|
|
模数转换器 |
ADC0809 |
1 |
|
|
TTL与非门 |
74LS00 |
1 |
|
|
TTL集电极开路与非门 |
74LS03 |
1 |
|
|
TTL非 门 |
74LS04 |
1 |
|
|
TTL与 门 |
74LS08 |
1 |
|
|
TTL三输入与门 |
74LS11 |
2 |
|
|
TTL四输入与非门 |
74LS20 |
1 |
|
|
TTL或 门 |
74LS32 |
1 |
|
|
TTL触发器 |
74LS74 |
2 |
|
|
TTL异或门 |
74LS86 |
1 |
|
|
JK触发器 |
74LS112 |
1 |
|
|
缓 冲 器 |
74LS125 |
1 |
|
|
译 码 器 |
74LS138 |
2 |
|
|
数据选择器 |
74LS153 |
1 |
|
|
计 数 器 |
74LS160 |
2 |
|
|
计 数 器 |
74LS161 |
1 |
|
|
D触发器 |
74LS175 |
1 |
|
|
加减计数器 |
74LS192 |
2 |
|
|
移位寄存器 |
74LS194 |
1 |
|
|
计 数 器 |
74LS196 |
3 |
|
|
CMOS与非门 |
CD4011 |
1 |
|
|
EDA实验开发系统 |
|
1 |
|
|
工 具 | |||
|
万 用 表 |
MF47 |
1 |
|
|
数字万用表 |
DT890B+ |
1 |
|
|
尖 嘴 钳 |
|
1 |
|
|
电 烙 铁 |
|
2 |
|
|
烙 铁 架 |
|
2 |
|
|
螺 丝 刀 |
|
3 |
|
|
剥 线 钳 |
|
1 |
|
|
连 接 线 |
|
若 干 |
|
|
其 他 | |||
|
实验台 |
|
1台 |
|
|
实验桌 |
|
1张 |
|
|
凳子 |
|
2张 |
|
|
防腐皮 |
|
1块 |
|
