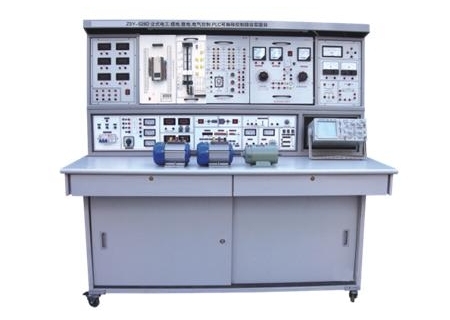

YL-528D 立式电工模电数电电气控制PLC综合实验装置
一、立式电工模电数电电气控制PLC综合实验装置 本产品的特点：
电工模电数电电气控制PLC综合实验台具有较完善的安全保护措施，较齐全的功能。电工、电气控制、PLC可编程控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成，根据实验复杂程度选取挂箱个数，根据实验电路在通用电路板上拼插实验电路，实验元件制成透明盒体，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构，维修、更换元件拆装方便。该实验台结构合理，学校可随时按需要增添新的模块挂箱，灵活、经济。
二、立式电工模电数电电气控制PLC综合实验装置 适用范围：
适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路、电气控制、PLC可编程控制设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
三、实验台、实验屏和实验操作桌结构和功能：
1、实验台构成与性能
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10－2，负载稳定度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形:正弦波、三角波、方波脉冲波、锯齿波、TTL方波、矩形波。
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5最大输出幅度(开路)：f 1.2.6直流偏置(开路)：±l0V 1.2.7输出阻抗Z：Z0=50Ω±5Ω 1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。 1.2.9压控振荡(VCF)：加外加直流电压0—±5V变化时，对应的频率变化大于l00:1。 1.2.10输出衰减:20dB 40dB 60dB 1.3频率计数器: 1.3.1测频范围:lHz～l00MHz。 1.3.2闸门时间:0.01S、0.1S、1S、10S 1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。 1.4单次脉冲:每次可输出一对正负脉冲。 1.5音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。 1.6七段译码器：3组七段译码器及对应译码显示数码管。 1.7绝缘电阻：>5MΩ 1.8漏电保护：漏电动作电流≤30MA ２、实验屏： 2.1外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000uA。 2.2外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～10mA。 2.3外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。 2.4外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。 2.5外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。 2.6外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。 2.7四路电流插座：与配备的电流插头配套使用，在实验中实现一表多测。 2.8指针式功率因数表：外测实验电路功率因数，2.5级。 2.9指针式±100uA电流表，1.5级，外测。 2.10指针10mA电流表，1.5级，外测。 2.11实验变压器：100W，220V/36V+110V，接线端已由面板接线柱引出，实验方便。 2.12日光灯照明、实验二用电路：由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出，镇流器、日光灯、启动器已装在实验屏内。 2.13实验屏中部：实验模块挂箱实验时安放位置。挂箱调换，安放方便。 3、实验操作桌：加强型双面防火板制成，不变形、不褪色，造型美观大方，左右有抽屉，存放工具，下边为存放柜，用于存储元器件。 四、设备构成： 实验装置由实验屏、实验模块挂箱、实验台、实验操作桌构成。一台二座，规格：160×70×172cm。 1、实验屏：左侧为测量电表及电流插座，右测为实验变压器，日光灯实验电路、功率因数表等，中部为实验时放置挂箱。 2、实验台：由电源、信号源、安全保护装置构成。 3、实验操作桌：桌面实验时放置实验器件，下部为储存柜储存实验器件用。 4、实验模块挂箱： YL -01 电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。 YL -02 由常用分立元件，RC选频网络测定单元组成。 YL -03 三相负载 YL -04 继电控制一单元 YL -05 继电控制二单元 YL -06 继电控制三单元 YL -07 直流电机实验电源、调速环节模块、励磁电流、电枢电流指示表挂箱。 YL -08 数电、模电九孔万能实验插板一、二单元 YL -09 PLC主机及转换接口、开关：主机为三菱FX1N-40mR，随机配置仿真教学软件一套、工控组态软件一套 PLC模拟演示实验挂箱十七块（规格：40cm×24cm×6cm） 1）PLC001 交通信号灯PLC自动控制实验挂箱 2）PLC002 搅拌器的PLC自动控制实验挂箱 3） PLC003 LED数码管显示PLC自动控制实验挂箱（实物） 4）PLC004 四层电梯的PLC自动控制实验挂箱 （实物） 5）PLC005 加工中心刀具库选择控制实验挂箱（实物） 6）PLC006 艺术彩灯造型的PLC控制实验挂箱 7）PLC007 电机的自动控制实验挂箱（实物） 8）PLC008 步进电机的PLC控制实验挂箱（实物） 9）PLC009 模拟电视发射塔实验挂箱 10）PLC010 自动送料装车系统实验挂箱 11）PLC011 自动售货机实验挂箱 12）PLC012 自动成型系统实验挂箱 13）PLC013 水塔自动供水系统实验挂箱 14）PLC014 邮件自动分拣系统实验挂箱 15）PLC015 自动洗衣机系统实验挂箱 16）PLC016 电镀系统实验挂箱 17）基础实验挂箱 五、器材配备(1台2座)： 2台180W三相电动机，1台100W直流电动机，1只MF47万用表，1只数字万用表，2套电烙铁及烙铁架，40根叠插式实验连接线，1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等元件单元盒（元件已装在单元盒内），1套工具，2张学生凳。 六、实验内容： （一）电工部分 能完成“YL -528电工实验装置全部实验内容(见331页)； （二）数电、模电部分：能完成“WBK-530数电、模电实验室成套设备”的实验内容(见339页)； （三）电气控制部分：能完成“XDT-18B电力拖动实验室成套设备”实验内容(见370页)。 （四）PLC可编程控制部分： 1．与、或、非逻辑功能实验 2．定时器、计数器功能实验 3．跳转、分支功能实验 4．移位寄存器实验 5．数据处理功能实验 6．微分、位操作实验 7．交通信号灯PLC自动控制实验 8．搅拌器的PLC自动控制实验 9．LED数码官显示PLC自动控制实验（实物） 10．四层电梯的PLC自动控制实验（实物） 11．加工中心刀具库选择控制实验（实物） 12．艺术彩灯造型的PLC控制实验 13．电机的自动控制实验 （实物） 14．步进电机的PLC控制（实物） 15．模拟电视发射塔实验实验 16．自动送料装车系统控制实验 17．自动售货机实验 18．自动成型实验 20．邮件自动分拣实验 19．水塔自动供水控制系统实验 21．自动洗衣机控制系统模拟实验 22．电镀过程控制实验 （五）PLC综合实验部分 1．PLC控制三相电动机动机启动停止 2．PLC控制三相异步电动机正转、反转 3．PLC控制三异步电动机顺序启动 4．PLC控制三相异步电动机往返运动 5．PLC控制三相异步电动机Y/△启动
