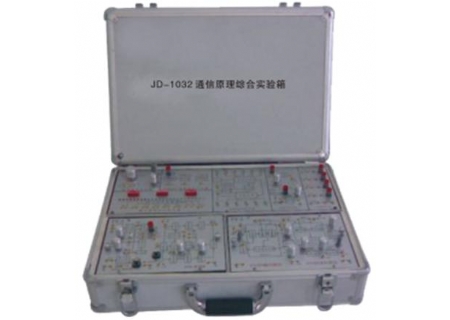

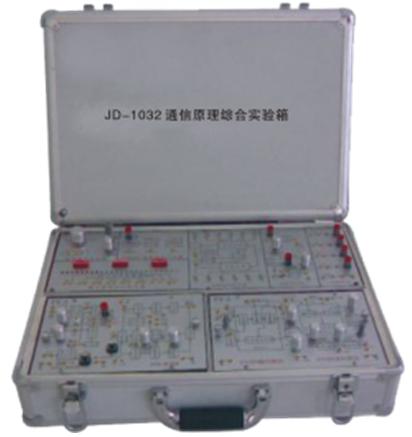

YL-1032通信原理综合实验箱（模块化）
YL1032型通信原理实验系统实验箱”采用单元模块与实验平台相结合，开辟了通信原理实验灵活、操作性强，便于组成多个系统实验的新特点，实验平台由时钟信号，随机码和数字基带信号，函数信号发生器，稳压源组成。实验模块由6个既独立双相互构成系统实验模块组成，可完成25项实验内容，完全满足通信原理实验课程需要。
一、主要性能指标：
1、输入：AC 220V±10%
2、输出：直流电压±5V/0.5A ±12V/0.5A均采用过流保护声光报警.
3、模拟信号源：
a、正弦信号：f=20Hz-200KHz Vpp=0～15V
b、方波信号：f=20Hz-200KHz Vpp=0～20V
c、三角波：f=20Hz-200KHz Vpp=0～20V
4、数字信号源
①时钟信号：4096KHz 2048KHz 1024KHz 512KHz 256KHz 128KHz 64KHz 32KHz 16KHz 8KHz 2KHz 1KHz
②帧同步信号：8KHz窄脉冲
③伪随机码：1110010周期性序列
④M序列码：101011101100011111
5、数字基带信号源：
|
①双极性非归零码（BNRZ码） ②单极性归零码（RZ码） ③双极性归零码（BRZ码） ④传号交替反转码（AMI码） |
⑤单极性非归零码（NRZ码） ⑥帧同步信号（FS） ⑦双相码（BPH码） ⑧位同步信号（BS） |
数字基带信号源可根据需要自由编码.
6、监听系统：音频功率放大。
7、话音采集放大（话筒信号、数字音乐信号）
二、实验内容：
|
1、信号发生器系统实验 2、PAM调制实验 3、脉冲振调制（PAM）系统实验 4、PCM编码实验 5、脉冲编码调制（PCM CODEC）系统实验 6、增量调制编码实验 7、增量调制系统实验 8、VOC压振荡器实验 9、基本锁相环实验 10、琐相式数字频率合成器系统实验 11、2PSK调制实验 12、2PSK解调实验 |
13、2DPSK调制实验 14、2DPSK解调实验 15、眼图实验 16、位同步信号恢复实验 17、FSK调制实验 18、FSK解调实验 19、通信系统综合实验 20、数字通信系统信号发生器实验 21、自适应差分脉冲编码（ADPCM）系统实验 22、数字信号基带压缩传输处理系统实验 23、数字信号基带扩展传输处理系统实验 24、接收ADPCM数字信号基带传输处理及数字综合实验 |
