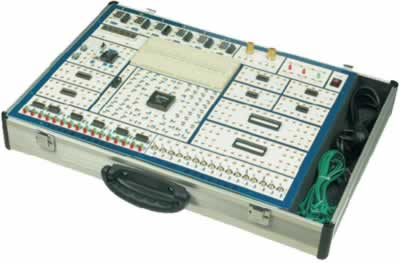

一、数字电路实验箱组成:
1、电源：交流输入：220V±10%、50Hz
直流输出：±12V/0.3A、5V/2A
2、手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
3、固定频率脉冲源7路，输出均为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、
100KHz、1MHz；
4、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差1个输入时钟周期。
5、六位高精度数字频率计，测量范围：0-9.9999MHz，误差<1Hz
6、十六位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑）。
7、十六位逻辑电平指示灯：红色表示高电平‘1’，绿色表示低电平‘0’。
8、数码管显示：六位由七段LED数码管组成的BCD码译码显示电路。供数字钟、日历等实验显示用。
9、可变电位器2只，阻值分别22K，100K。
10、开放实验区，用于扩展实验、课程设计使用。
（1）提供锁紧插座共8只，其中40芯2只，20芯2只，16芯4只，可插8芯～40芯的种IC。
（2）台湾产面包板二块，可接插电阻、电容、稳压管、二极管、三极管等元器件。
11、EDA扩展区，标准配置为Lattice1032实验板，也可根据学校要求选配，如Lattice4256，AlteraEPM7128s、AlteraEP1K30、AlteraEP1K100、Xinlix95108等实验板。
二、数字电路实验箱实验项目:
1、同“YL-SD1型数字电路实验箱”
2、EDA器件开发设计实验
1、单元电路设计实验：
（1）常用门电路设计；
（2）编码器/译码器设计；
（3）触发器及时序电路设计；
（4）同步/异步计数器设计；
（5）键盘扫描实验；
（6）加法器实验
2、综合设计实验：
（1）SSI组合电路的设计与冒险竞争观察；
（2）MSI组合电路的设计；
（3）可读写寄存器的设计。
3研究创新实验：
（1）数字频率计；
（2）数字电子钟设计；
（3）十字路口交通灯自动控制器的设计；
（4）出租车计费器的设计；
（5）数字滤波器设计；
（6）DAC、ADC模型设计；
（7）数字模拟综合系统设计
