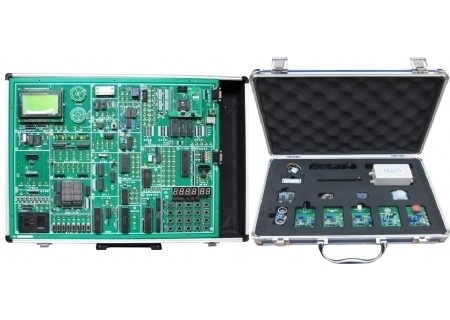

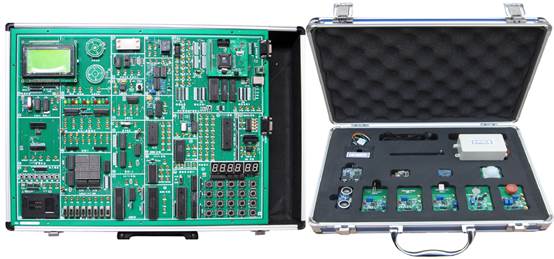

SHYL-55EH+万能单片机实验开发系统
一、万能单片机实验开发系统系统简介
本系统是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想，主板以《SHYL-51系列单片机实验指导书》基础实验为主，增加地址总线、数据总线、控制总线引出和扩展单元（区），这样学校可以从需要出发，选配各种扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。
二、万能单片机实验开发系统系统组成：
·硬件：
（1）开发系统组成：单片机仿真接口（仿真器外接），用户CPU（AT89S52），系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*6键盘电路，开放式6位动态数码管显示电路.
（2）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/ 输出电路，排针∕锁紧孔转接口、16*16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，ISP在线下载接口，打印口，用户串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；
（4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等；
（5）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司各种扩展模块。
·软件：
系统配置2000/WIN10等操作平台的单片机仿真调试软件，支持汇编、C51语言编译、调试；单片机在线下载软件等。
·电源：
系统内置高性能直流稳压电源。
·机箱：
系统配置轻便铝合金箱子作为实验仪机箱。
三、万能单片机实验开发系统系统主要特点:
（1）仿真器外接：仿真器和实验系统分开，实验系统只留仿真器接口，仿真器可单独使用。实验仪配置的 SYL-208型51/96通用单片机仿真器，64K数据空间、64K 程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。该实验仪也可选配-Keil-C USB仿真器，支持Keil-C软件。在线仿真、在线编程下载，自动识别,无需开关切换，用户CPU资源全部开放,可支持总线仿真和IO口仿真(P0,P1,P2,P3)。
（2）仿真C8051F 单片机（SOC）：选配YL-C8051F 仿真系统，可对嵌入式系统C8051F 单片机（SOC）实验、开发的，配EC5 USB 接口仿真器。
（3）仿真AVR ATMEGA16单片机：选配JTAG-ICE仿真系统，可对AVR系统ATMEGA16 单片机实验、开发的。
（4）支持仿真下载MICROCHIP系列单片机,如 PIC16F877A 单片机,配有USB接口的仿真下载编程器.
（5）支持仿真下载TI MSP430F449等单片机,配有MSP430JTAG仿真器
（6）支持EDA开发：通过选配EDA扩展卡，实现EDA(CPLD/FPGA)和单片机两合一，可分别控制实验电路。（选配价格根据不同的模块另议）
（7）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（8）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统。
（9）在线下载：在线编程自动识别,无需开关切换，不需编程器，可直接烧录AT89S5X单片机。
（10）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。
以上各种CPU均配有详细的实验例程和实验指导文档，其中上述第10项是针对S52系统.
四、万能单片机实验开发系统实验项目:
(一)软件实验
|
1 |
清零程序 |
6 |
查找相同数据个数 |
|
2 |
拆字程序 |
7 |
无符号双字节快速乘法子程序 |
|
3 |
拼字程序 |
8 |
多分支程序 |
|
4 |
数据区传送子程序 |
9 |
脉冲计数实验 |
|
5 |
数据排序实验 |
10 |
电脑时钟实验 |
(二)硬件实验
|
1 |
P1口亮灯实验 |
15 |
继电器控制实验 |
|
2 |
P1口转弯灯实验 |
16 |
步进电机控制 |
|
3 |
P3.3口输入，P1口输出实验 |
17 |
8253方波实验 |
|
4 |
工业顺序控制实验 |
18 |
小直流电机调速实验（霍尔传感器） |
|
5 |
8255 A、B、C口输出方波实验 |
19 |
16*16 LED点阵显示实验 |
|
6 |
8255 PA口控制PB口 |
20 |
128*64（1602）LCD液晶显示实验 |
|
7 |
8255控制交通灯 |
21 |
8250可编程异步通讯接口实验（自发自收） |
|
8 |
简单I/O扩展实验 |
22 |
8251可编程通讯接口实验（与PC机） |
|
9 |
A/D0809转换实验 |
23 |
单片机RS232/485串行发送实验（双机通讯） |
|
10 |
D/A0832转换实验 |
24 |
单片机RS232/485串行接收实验（双机通讯） |
|
11 |
8279键盘显示实验 |
25 |
DS18B20单总线温度测量实验 |
|
12 |
通用打印机实验；（打印机选配☆） |
26 |
压力实验 |
|
13 |
微型打印机打印字符、曲线、汉字实验；（打印机选配☆） |
27 |
PWM实验 |
|
14 |
I2C储存卡读写实验 |
28 |
射极跟随器 |
(三)扩展卡实验（选配）☆
|
1 |
POD1扩展卡主持以下实验 |
看门狗实验 |
|
红外线遥控收发实验 | ||
|
165并转串 | ||
|
164串转并 | ||
|
查询式键盘 | ||
|
2 |
POD2扩展卡主持以下实验 |
LM331 V/F、F/V实验 |
|
138译码 | ||
|
3 |
POD3扩展卡主持以下实验 |
串行EEPROM 93C46读写实验 |
|
I2C AT24C02读写实验 | ||
|
TLC549串行A/D转换实验 | ||
|
TLC5615 10位D/A串行转换实验 | ||
|
PCF8563 I²C日历时钟实验 | ||
|
4 |
POD4扩展卡主持以下实验 |
ISD1420 语音录放 |
|
5 |
POD5扩展卡 |
40芯锁紧大孔引出，扩展主板以外接口芯片用 |
|
6 |
POD1032扩展卡 |
主持Lattice公司：ISP1032E芯片实验开发 |
|
7 |
POD1C3扩展卡 |
主持Atera公司：EP1C3T144芯片实验开发 |
|
8 |
POD1C6扩展卡 |
主持Atera公司：EP1C6T144芯片实验开发 |
|
9 |
CAN卡 |
CAN总线通讯接口实验 |
|
10 |
以太网卡 |
以太网TCP/IP协议接口实验 |
|
11 |
USB2.0卡 |
USB2.0通讯接口实验。 |
|
12 |
TFT液晶显示器 |
TFT触摸彩屏显示文字和彩条实验 |
|
TFT触摸彩屏显示图片实验 | ||
|
TFT触摸彩屏触摸实验 |
(四)创新实验模块
|
1 |
倾斜检测传感器模块 |
2 |
凝露检测传感器模块 |
|
3 |
触摸检测传感器模块 |
4 |
火焰检测传感器模块 |
|
5 |
紫外检测传感器模块 |
6 |
气体检测传感器模块 |
|
7 |
振动检测传感器模块 |
8 |
超声波测距模块 |
|
9 |
数字收音机模块 |
10 |
无线数据通讯模块 |
|
11 |
人体红外感应模块 |
12 |
尘埃灰尘粉尘检测传感器模块 |
|
13 |
光电传感器模块 |
14 |
光敏传感器模块 |
创新实验项目
|
1 |
汽车防碰撞报警系统设计 |
2 |
汽车倾斜检测报警装置设计 |
|
3 |
汽车超速报警装置设计 |
4 |
汽车电子里程表设计 |
|
5 |
出租车计价器设计 |
6 |
汽车转向灯控制系统计 |
|
7 |
汽车自动雨刮器系统设计 |
8 |
汽车无钥匙启动系统设计 |
|
9 |
火灾感应报警系统设计 |
10 |
数字式收音机系统设计 |
|
11 |
空气质量测试仪 |
12 |
紫外线强度测试仪 |
|
13 |
无线数据通讯模块设计 |
14 |
人体红外防盗报警装置设计 |
|
15 |
可燃气体浓度检测报警装置设计 |
16 |
虚拟示波器模块设计 |
