YLDW-01型高级电工技能实训考核装置
一、高级电工技能实训考核装置 产品概述:
高级电工技能实训设备根据国家新《职业标准》及劳动部颁发的“电工技术等级证” 和“电工实操证”等培训、鉴定内容要求研发而成。同时该套设备遵循了“培训与鉴定”、“硬件与软件”相结合的原则，符合中华人民共和国劳动与社会保障部新颁发的“实训设备行业标准”。适应于各类职业学校、技工学校，中专学校、劳动培训及技能鉴定等单位的教学培训，实操考核，技能鉴定使用。多媒体示教台
该套设备采用国际惯用的模块化设计，组合式应用的新思路，并采用国家专利“碰珠式”安装结构新工艺，教师可根据不同的专业模块，组成不同的实训内容实现不同的“教”、“培”、“考”目的，组合简单使用方便布局科学整齐美观，扩展升级容易 。
该套设备包括了电工基础、仪表工具、接线工艺、电子电路、电力拖动、机床电路、可编程控制器、单片机、变频器、直流调速等培训及鉴定内容。同时该套设备还配备了由国家劳动部出版的“技能教材”及 “多媒体演示仿真软件”、“智能考核软件”，通过配套的多媒体设备，生动、形象地演示教学与学生实操仿真模拟，增强学生学习兴趣，加深与巩固学生理论知识，提高学生实操技能，达到职业培训与技能鉴定的要求。
学生实训台
二、高级电工技能实训考核装置 技术参数:
示教台
工作电源：三相五线 380V±5％ 50Hz
安全保护：漏电保护（动作电流≤50mA），过流保护
规格尺寸：2400×800×780mm
额定功率：<11KW
环境温度：－10℃ ～40 ℃
相对湿度：<85%
设备重量：100Kg
学生实训台
工作电源：三相五线 380V±5％ 50Hz
安全保护：电流型漏电保护（动作电流≤30mA），电压型漏电保护，过流保护，熔断器保护
外形尺寸：2100×750×1650mm（初级尺寸：1500×750×1650mm）
额定功率：<0.8KW
环境温度：－10℃ ～40 ℃
相对湿度：<85%
设备重量：150Kg
三、高级电工技能实训考核装置 产品结构:

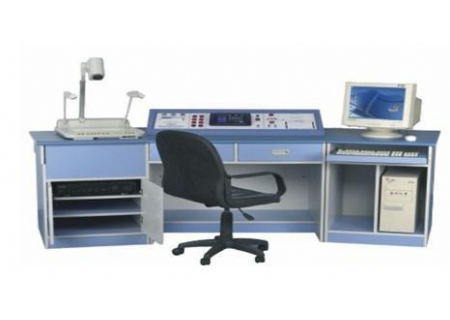

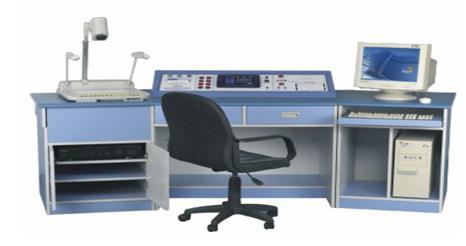

示教台
桌身部分：采用国家甲级环保型16mm厚三聚氰胺板材，所有截面用PVC塑胶热熔胶封边，整体设计为多功能组合式应用。可放置各种多媒体器材：视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位，设计科学，使用方便。
桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计，桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
实验屏部分：采用优质钢板斜面设计精加工，面板采用优质铝板，彩色蚀刻工艺，颜色协调、设计合理。各分组电源、主控设备器材、控制电源等布局科学、操作方便。

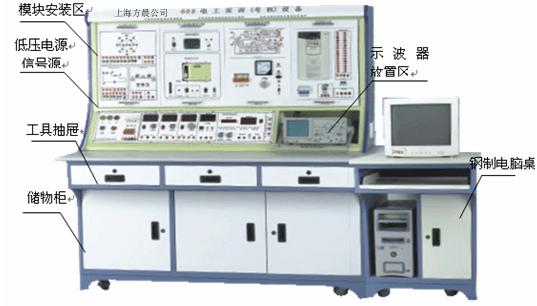

学生实训台
桌身部分： 采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
实验屏部分：整体采用钢木式结构。优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目，集成配备了各类电源、信号源和仪器仪表。操作面板安装工艺采用了国家专利“隐形螺钉”固定技术，文字符采用现代彩色蚀刻喷描技术处理，使面板标识清晰且经久耐用。采用国家专利 “碰珠式” 设计模块安放区，使操作更加方便，固定更加牢固。
实验模块部分：面板采用优质纯铝板加工，进行化学蚀刻彩色处理，面板图文字符采用现代喷描技术处理，使面板标识清晰且经久耐用。设置的电路美观整齐、科学规范。统一的尺寸规格，使得所有挂箱均可随意更换，操作方便。
四、实训考核项目:
高级部分
单管共发射极放大电路的测试
集成运算放大器的信号运算关系测试
电流控制型开关稳压电源的调整与测试
用集成逻辑门设计组合逻辑电路
计数器、译码器和显示器
555定时器的应用
定时交流开关电路
积分电路
集成电路运算放大电路
具有过压、欠压和延时的稳压电源控制电路
锯齿波同步触发电路
数字秒表电路
异步计数电路
接地电阻的测量
万用电桥的使用
电子电压表的使用
示波器与信号发生器及电子电压表的联合使用
电子线路的测量
脉冲信号发生器与示波器的使用
电子计数器的使用
PLC软元件及其研究
PLC简易编程器的使用
PLC基本指令及应用
PLC编程软件及其应用
PLC主控和多重输出指令的应用
PLC数据比较、传送、处理类指令的应用
PLC程序流控制指令的应用
PLC控制电动机自动往返控制的编程及电路
PLC控制电动机多地控制自动往返控制的编程及电路
PLC控制电动机多地控制双速运行控制的编程及电路
PLC控制笼型电动机Y/△启动控制的编程及电路
PLC控制水塔水位自动控制的编程及电路
PLC控制电动机可逆控制的编程及电路
PLC全自动洗衣机控制系统设计
PLC音乐喷泉控制系统
PLC双面铣床控制系统
PLC选用PLC改造继电接触器控制的三层货梯控制系统
PLC机械手设计
PLC电镀生产线的设计
PLC小车运动装置的设计
PLC抢答器的设计
PLC交通灯信号灯的设计
PLC自控成型机
PLC两种液体混合的设计
单片机闪烁灯光控制
单片机A/D转换应用系统
单片机抢答器应用系统
单片机查询式按键系
单片机构建MCS-51系列单片机的小系统
单片机正反向流水灯的编程与调试
单片机指令的深入认识及简单发声编程
单片机中断结构、串口结构及定时器编程
单片机串行口应用编程
单片机应用系统设计
变频器的运行操作
变频器的基本参数设定
变频器的基本控制线路安装及组合运行
变频器的常用控制线路安装及程序运行
变频器的PID控制、频率跳变操作和多段速度运行
变频器与PLC控制器的联机运行
变频器的出错报警及检查处理
双闭环直流调速电路操作
双闭环直流调速电路测量
三相全桥电路测量与调试
电磁调速电机电路操作
电磁调速电机电路测量
五、基本配置及功能说明：
N0
配置名称
型号
规格（长×宽×高）
单位
数量
备注
多媒体示教系统配置
1
组合式多媒体示教台
YLDMT-01
2400×800×780mm
套
1
2
投影机
VT-580＋
NEC 2500流明
台
1
3
视频展示台
高清 85万象素
台
1
4
玻璃珠银幕
电动120吋
三叶
幅
1
5
功放机
派泽
台
1
6
音箱
派泽
个
2
7
无线话筒
派泽
只
2
领夹式
8
计算机系统
联想
套
1
9
集成中央控制系统
套
1
10
分组电源控制系统
套
1
11
高级五轮转椅
张
1
12
多媒体仿真模拟教学软件
电工、电子、电拖
套
1
带加密锁
13
智能考核软件系统
套
1
14
教学网络管理软件系统
套
1
学生实训系统配置
1
电源控制实验屏
1360×325×870
套
20
2
钢制实训台
1500×750×780
张
20
3
钢制电脑桌
600×750×780
张
20
4
电子实训模块
套
20
5
电子测试模块
套
20
6
电拖实训模块1
套
20
7
电拖实训模块2
套
20
8
电拖实训模块3
套
20
9
PLC主机模块
套
20
10
PLC模拟实训模块2
套
20
11
PLC模拟实训模块3
套
20
12
PLC模拟实训模块4
套
20
13
PLC模拟实训模块5
套
20
14
PLC模拟实训模块7
套
20
15
变频器主机模块
套
20
16
51系列仿真开发器模块
套
20
17
单片机实训模块1
套
20
18
电磁滑差离合调速模块
套
20
19
双闭环直流调速模块
套
20
20
双闭环负载模块
套
20
21
电子电路实训单元模块
与DZ-01配套
套
20
22
电子实操器材
自制电子电路套件
套
20
23
三相异步电机
套
20
24
数字型万用表
正泰
台
20
25
变频器实训电机
带编码器及刹车系统
块
20
26
双闭环电机组
套
20
27
异步电磁调速电机
台
20
28
实习工具包
套
20
29
实验导线
套
20
30
学生电脑系统
台
20
31
《电工实验指导书》
本
21
32
学生ABS注塑凳
张
60
高级电工考核设备配置说明
序号
配置名称
配置说明及功能描述
1
电源控制实验屏
机身采用钢制结构，面板采用蚀刻喷塑工艺，主要配置有三相电源，±0～30V直流稳压电源（两组），3～24V交流电源，单次脉冲源，函数信号源等部分组成，所有仪表采用数字式显示。
2
钢制实验台
采用钢制结构表面采用喷塑处理，兰白颜色搭配，整体效果美观大方。
3
钢制电脑桌
采用钢制结构表面采用喷塑处理，兰白颜色搭配，整体效果美观大方。
4
电子实训模块
面板上配置有电阻、电容、二极管、三极管、数码管、开放式端子、IC座等等电子电路的常用器件，可进行常见电子类的项目的实训。
5
电子测试模块
主要有直流电压表、直流电流表、交流电压表、交流电流表，开放式模块嵌入区等部分组成，可进行电路参数的测量等实训。
6
电拖实训模块1
主要有熔断器、按钮、指示灯等部分组成，
7
电拖实训模块2
主要有交流接触器、热继电器、时间继电器等组成。
8
电拖实训模块3
主要有交流接触器、中间继电器、时间继电器、行程开关等组成。
18
PLC主机模块
采用三菱FX2N-48MR可编程控制器，输入输出接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。
20
PLC模拟实训模块2
可进行交通灯、抢答器、多种液体自动混合、自控成型机等项目实训。
21
PLC模拟实训模块3
可进行音乐喷泉控制系统、双面铣床控制系统、小车运动装置等项目实训。
22
PLC模拟实训模块4
可进行电镀槽生产控制、全自动洗衣机控制等项目实训。
23
PLC模拟实训模块5
可进行三层电梯控制、机械手控制系统等项目实训。
24
PLC模拟实训模块7
配置有交流接触器等器件，可完成三相电机控制及机床电路改造等实训。
25
变频器主机模块
型号：三菱FR-A740-0.75KW。输入电压：AC380V，额定功率：0.75KW，具有频率、速度、磁通、转矩等控制功能，可多达15种速度的多段速预选控制，内置RS-485、PID控制器，可实现工频、变频切换。本装置配置有FR-A7AP旋转脉冲反馈卡，配合可加载电机完成变频器闭环实训。
26
51系列仿真开发器模块
采用伟福SP51型仿真开发器，配置有系统接口和系统测试口。
27
单片机实训模块1
配置有闪烁灯光控制、A/D转换应用控制、抢答器应用控制、查询式按键控制等实训项目。
28
电磁滑差离合调速模块
与配置的电磁滑差调速电机配套，完成电磁滑差调速的实训。
29
双闭环直流调速模块
主要配置有同步变压器、可控晶闸管、分流器、数显电表、调速系统等部分组成，面板上雕刻有系统电气原理图，同时安装有测试端子，以便于学员测试。
30
双闭环负载模块
配置有灯泡及控制开关，可改变灯泡亮灭个数，以模拟由于负载的变化双闭环系统所起的作用。
33
电子电路实训单元模块(高级)
配置有单相整流、延时开关电路等常见的实训电路，每个电路制作成一个完整的模块，学员可在此基础上进行参数调节及测试，以便掌握个电路的工作原理。
34
电子实操器材
配置有单相整流、延时开关电路等常见的实训电路，每个电路制作成一个完整的模块，该模块采用开放式的结构，学员可在此基础上进行元件的焊接、电路的调试、参数的测试等实训，以提高学生的动手能力。
35
三相异步电机
引线侧采用高绝缘性安全型接线柱引出，以便于学员接线。
39
数字型万用表
40
变频器实训电机
额定电压：380V，额定功率：180W，主要由三相鼠笼式异步电机、铸铝底座、不锈钢可加载机构、旋转编码器等部分组成，三相鼠笼式异步电机安装在铸铝底座上，具有噪音低、运行平稳等特点；不锈钢可加载机构作用于三相鼠笼式异步电机输出轴，通过旋转机构螺杆上的转盘，可增加电机的负载转矩，模拟电机增加负载时的运行状态；旋转编码器与三相鼠笼式异步电机同轴安装，实时地反映电机的运行状态（运行速度、转矩等），同时将电机的运行状态转换为脉冲，反馈到变频器的检测机构对电机系统进行闭环控制。
42
双闭环电机组
主要由直流励磁电动机、直流励磁发电机、测速发电机等部分组成，各电机可自由组合。
43
异步电磁调速电机
44
实习工具包
46
数字式万用表
50
实验导线
52
《电工技能考核指导》
53
《电工实验指导书》
54
学生ABS注塑凳
