YLHPC-1大功率交流调速系统实训考核装置

YLHPC-1大功率交流调速系统实训考核装置

一、大功率交流调速系统实训考核装置 概述

 “YLHPC-1大功率交流调速系统实训考核装置”涵盖了大中专院校《电力电子技术》、《交流调速》、《电机控制》及《电力拖动自动控制系统》等课程所要求的实训项目，完全满足技师和高级维修电工的培训及技能考核的需要，适合于各类高校、职业学校、劳动培训及技能鉴定机构的实训教学以及高级维修电工考核和技能鉴定。

二、大功率交流调速系统实训考核装置 特点

设备采用大功率晶闸管、380V(Y)/1.5kW大功率三相绕线式异步电动机和230V/1.9kW直流发电机，模拟工业现场，弥补了一般实训设备采用小电机无法准确模拟中大功率电机转动惯量的缺点，可以完成大功率交流调速系统中转速和电流双闭环调压调速及串级调速等不同的调速实训项目，通过设置故障的方法，可对学生的技能进行考核。

三、大功率交流调速系统实训考核装置 技术性能

1. 输入电源：三相四线（或三相五线）～380V±10%   50Hz

2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.  装置容量：＜4kVA

四、装置配备

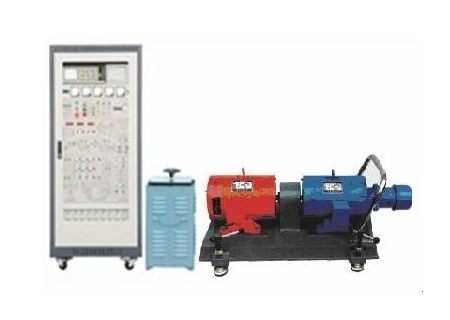

1.工业控制柜

控制柜最上部为示波器放置区和设故箱；中间部分为电源控制区域、实训接线区域和相应的监控仪表区，监控仪表装有0～500V交流数字电压表（精度0.5级）、0～20A交流数字电流表（精度1级）和数字转速表（可显示0～±3000r/min，直接数字显示电机的转速，同时可输出模拟量电压信号）；下部装有三相同步变压器、三相电流互感器和大功率晶闸管等模块。

2.三相绕线式异步电动机－直流发电机－编码器机组

380V（Y）/1.5kW三相绕线式异步电动机、230V/1.9kW直流发电机（作负载用）及1024点光电编码器同轴安装，电机接线端子直接引出至面板，接线方便。

3.可调电阻箱

4.  三相绕线式异步电动机转子专用电阻箱、直流发电机负载电阻箱等。

五、故障设置功能

1.  模拟三相同步信号缺相

2.  模拟晶闸管触发电路故障

3.  模拟调速系统中调节器的故障

六、实训项目

任务一：开环系统参数调试

1. 同步信号观测

2. 锯齿波斜率整定

3.  初始角度整定

4.  最小整流角最小逆变角整定

5.  晶闸管三相调压

6.  晶闸管三相全控桥式逆变

任务二：闭环系统参数调试

1. 电流反馈系数整定

2.  转速反馈系统整定

3.  电流截止负反馈整定

任务三：双闭环三相异步电动机调压调速系统的运行（SCR）

任务四：双闭环三相异步电机串极调速系统的运行（SCR）

七、产品配置
