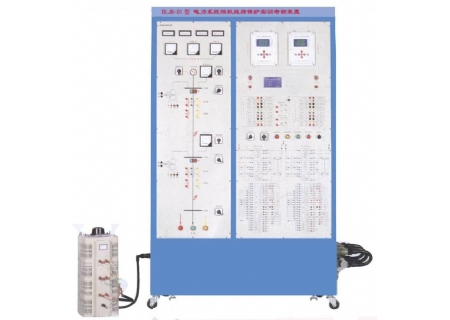

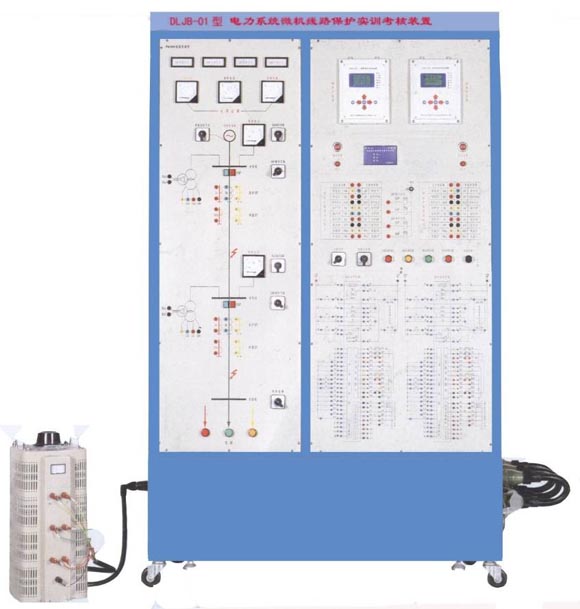

YLDLJB-01 电力系统微机线路保护实训考核装置
一、电力系统微机线路保护实训考核装置 概述
电力系统微机线路保护实训装置采用现代电力工程中广泛应用的微机线路保护装置，配有电源、两段输电线路、互感器、智能故障设置考核等模块。电力系统微机装置主要完成保护装置特性测试、接线、整定、运行等方面的实训。可用于电力行业培训，也可用于高等院校、中专技校相关专业学生实训的考核。智能型故障设置与大屏幕液晶答题器：操作单元操作单元电路板（与显示屏一体）、键盘。操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示；
8 路开关量报警输入，多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。主要有以下操作功能：学生入口：学生解除故障时使用，可以查询考核剩余时间。 教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。教师入口需要登录密码。分数查询：查询学生的当前得分情况。学号查询：查询教师通过计算机设置的学号。设备号查询：查询本机设备地址，每个操作单元有唯一的设备地址。考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。
二、 电力系统微机线路保护实训考核项目
1. 基本实训项目
（1） 模拟系统正常﹑大﹑小运行方式
（2） 模拟系统短路
（3） 微机保护装置基本功能试验
（4） 微机无时限电流速断保护
（5） 微机定时限过电流保护
（6） 微机定时限过电流保护
（7） 微机无时限电流速断保护
（8） 微机带时限电流速断保护
（9） 阶段式电流保护
（10） 运行方式对保护灵敏度的影响及灵敏度校验
（11） 电流电压连锁保护
（12） 反时限保护实验
（13） 阶段式过电流保护与自动重合闸前加速
（14） 低压减载
（16） 二次回路接线
（17）² 过负荷保护² 零序电流保护² 功率方向过电流保护²阶段式过电流保护与自动重合闸后加速
（15） 其它线路保护形式 二次回路调试
（18） 保护计算整定
（19） 保护动作试验
2. 考核项目————根据题目自行设计﹑自拟步骤自行接线，完成考核
（20） 电流电压连锁速断保护与过电流保护
（21） 电流电压连锁速断﹑过电流综合保护与自动重合闸
（22） 反时限电流保护与过电流保护
（23） 反时限﹑过电流综合保护与自动重合闸
（24） 电流电压连锁保护与自动重合闸前加速
（25） 电流电压连锁保护与自动重合闸后加速
（26） 反时限过电流与自动重合闸前加速保护
（27） 反时限过电流与自动重合闸后加速保护
（28） 二次回路故障排除
