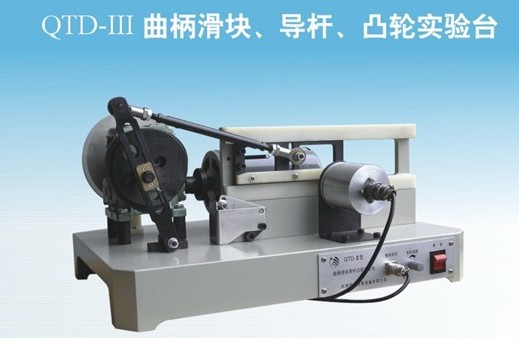

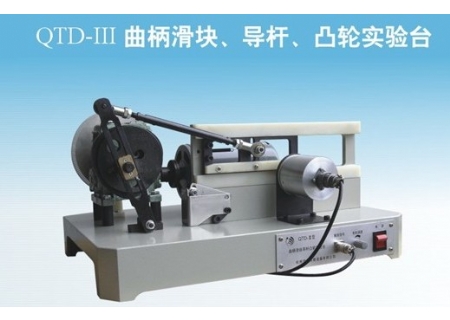

曲柄滑块、导杆、凸轮试验台
主要技术参数：
（1） 曲柄长度可调范围：25-45mm
（2） 滑块偏置可调范围：±5
（3） 连杆长度可调范围：30mm
（4） 导杆摆角范围：400左右
（5） 凸轮廓线升程：30mm
（6） 凸轮滚子从动件偏置调节范围：±5
（7） 光电脉冲编码器一个, 输出电压：5V 脉冲数：1000P
（8） 同步脉冲发生器一个：180脉冲/每周
（9） 电机额定功率：P=100W
（10）电机转速：0-2000r/min
（11）电 源：220V交流/50HZ
（12）外形尺寸：500×380×230(mm)
（13）重 量：30kg
主要功能：
（1）组合实验装置，只需拆装实验台上少量零部件即可组成：曲柄滑块机构、曲柄导杆滑块机构、平底直动从动件凸轮机构、滚子直动从动件凸轮机构等。每一种机构的机构参数都可以在一定范围内调整。如：曲柄长度、滚子偏心，曲柄转速等。
（2）可得到机构运动过程中的位移、速度、加速度动态曲线，且机构位移、速度、加速度之间的转换，可通过计算机软件来完成。
（3）实验系统可得到以时间t为横坐标的机构运动曲线图，和以曲柄转角为横坐标的机构运动曲线图。
（4）装有同步脉冲发生器，可非接触测量曲柄的转速，还可以计算并测试时间内曲柄转速的最大值、最小值、平均值，以及机构回转不均率。
（5）能够动画演示以上机构的运动：在实验系统软件中，应编制实验中四种典型机构的“动画演示”功能。在动画演示页面中，根据当前机构的实际尺寸手工输入相关参数（如曲柄转速、曲柄长度、连杆长度等），确认后，计算机便会模拟当前机构动画演示其运动，得出相关运动参数。
（6）实验台上设置了“多机通讯”接口，可实现一台计算机与多台实验台进行多机通讯的实验操作。
