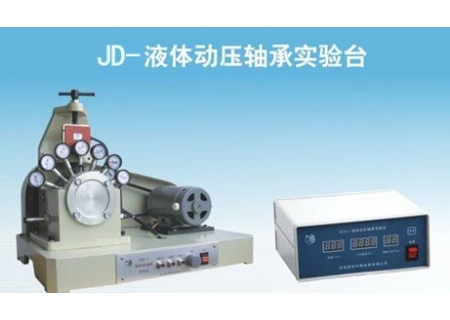

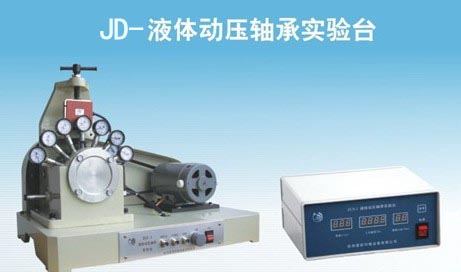

液压动轴试验台
实验目的：
（1）观察滑动轴承的动压油膜形成过程与现象；
（2）通过实验，绘出滑动轴承的特性曲线；
（3）了解摩擦系统、转速等数据的测量方法；
（4）通过实验数据处理，绘制出滑动轴承径向油膜压力分布曲线与承载量曲线。
主要技术参数：
（1）轴瓦内直径：d=70mm
（2）有效长度：B＝125mm
（3）加载范围：W=0～2000N
（4）油压表精度：2.5级 量程0－1MPa
（5）主轴调速范围：0-500rpm
（6）加载传感器量程：0～2000N 精度：0.05％
（7）摩擦力传感器量程：0～60N 精度：0.05％
（8）测力杆测力点与轴承中心距：i=120mm
（9）电机额定功率：P＝400w
（10）电 源：220V交流/50HZ
（11）外形尺寸：600×430×500（mm）
（12）重 量：65kg
主要功能：
（1）观察滑动轴承的动压油膜形成过程与现象；
（2）使用压力表测量轴承径向及轴向压力分布值；
（3）使用摩擦力传感器进行实时采样并显示轴承摩擦力矩值；
（4）采用力及转速传感器，测量轴承工作载荷及主轴转速；
（5）实验台工作载荷、摩擦力矩及主轴转速传感器信号接入实验台所配的测试仪，由单片微机控制实时采样、分析、并显示；
（6）通过抄录测试仪及压力表所显示实验数据，手动绘制出滑动轴承径向油膜压力分布曲线与承载量曲线及摩擦特性曲线；
（7）使用本公司开发的软件可进行实验仿真分析及其他重要参数测定，如轴承平均压力值、轴承PV值、偏心率、最小油膜厚度等。也可自动绘制出滑动轴承径向油膜压力分布曲线与承载量曲线及摩擦特性曲线；
