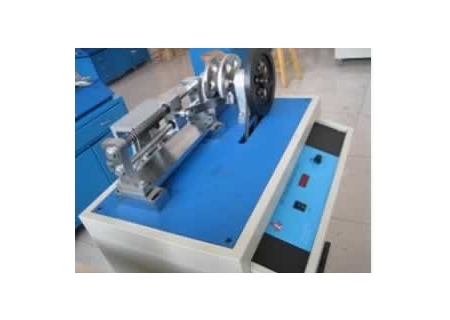

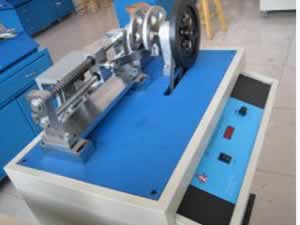

机构系统动力学调速试验台

机构系统动力学调速试验台

（一）机构系统动力学调速试验台主要技术参数：

大飞轮1个φ175×28；

小飞轮1个φ145×25；

基圆半径r＝40mm推杆升程h=15；

直流调速电动机1台电压220V；N=125W转速n=1500r/min；

角位移传感器2个；输出电压/脉冲数：5V/1000P，5V/360P；

软件光盘1张；

外形尺寸:500X600X460mm

（二）机构系统动力学调速试验台性能特点：

1、配有大小飞轮，可比较不同飞轮质量的调速效果。

2、配有刚度不同的弹簧作为滑块的工作阻力，测试、比较在不同负载状态下机械运转的工作阻力及速度波动。

3、工作机械系统速度可调，以测试、比较不同转速下的速度波动情况及在不同转速下的调速效果。

4、设计了特制的曲轴和连杆，能确保组成试验台的各个运动构件有良好的配合间隙，使用寿命长。

（三）机构系统动力学调速试验台实验内容：

1、机械速度波动测试仿真实验。调节转速观察机械的速度波动现象，求解系统运转的不均匀系数，绘制实测与仿真对比曲线。

2、机械速度波动调节实验。分别改变飞轮大小和工作阻力的大小，观测机械速度波动变化情况，并与理论计算结果进行比较分析，进而掌握周期性速度波动的调节方法和设计指标，掌握飞轮设计方法及计算飞轮转动惯量。
