机械制图教学模型
(根据夏华生主编的《机械制图》第二版一书制作)

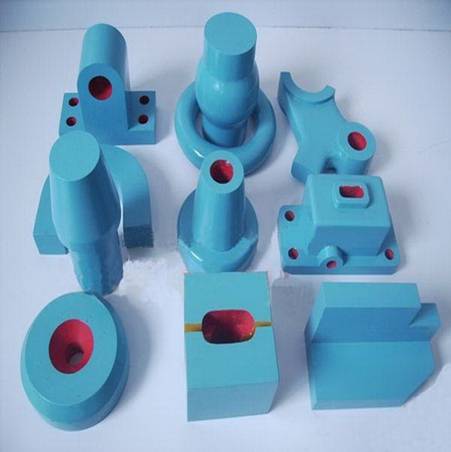

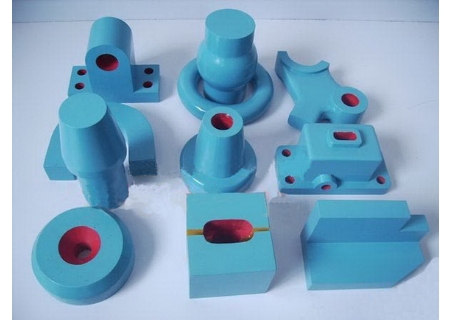

机械制图教学模型是大中专院校、职技校教学示教、测绘、实习用,以教材中原件实物图表做成模型,可拆组合(并有装配组件)、采用硬质塑料,用高级油漆喷涂制作,外形美观。剖切鲜明、不易变形,投影箱用有机玻璃、五夹板制作,可展组合。
货号 |
图号 |
产 品 名 称 |
单位 |
金额(元) |
备注 |
KD01 |
4-2 |
中心投影法 |
只 |
110 |
有机立模 |
KD02 |
4-3 |
平行投影法 (2 件 ) |
套 |
160 | |
KD03 |
4-4 |
多面正投影 |
只 |
210 |
20cm×20cm 透明有机玻璃 投影箱活动演示 |
KD04 |
4-10 |
三视图的形成 |
只 |
210 | |
KD05 |
5-2 |
点的三面投影 |
只 |
170. | |
KD06 |
5-9 |
一般位置直线的投影 |
只 |
180 | |
KD07 |
5-11 |
用直角三角形法求线段实长与三个投影面倾角 |
只 |
220 | |
KD08 |
5-14 |
平行两线的投影 |
只 |
170 | |
KD09 |
5-16 |
相交两直线的投影 |
只 |
170 | |
KD10 |
5-17 |
交叉两直线的投影 |
只 |
160 | |
KD11 |
5-35 |
用辅助线法求直线与磁面的贯穿点 |
只 |
120 | |
KD12 |
5-36 |
利用投影的积聚性求直线与平面的贯空点 |
只 |
130 | |
KD13 |
5-37 |
利用投影的积聚性求两平面的交线 |
只 |
140 | |
KD14 |
5-38 |
用辅助法求直线与平面的交线 |
只 |
220 | |
KD15 |
5-39 |
求两个一般位置平面的交线 |
只 |
170 | |
KD16 |
5-40 |
求作四棱柱与侧垂面的交线 |
只 |
130 | |
KD17 |
5-42 |
交换发 V 面的点的投影变换 |
只 |
170 | |
KD18 |
5-43 |
交换 H 面的点的投影变换 |
只 |
170 |
透明有机投影箱 |
KD19 |
5-44 |
二次换面法 |
只 |
190 | |
KD20 |
5-44 |
用换面法求一般位置线段的实长和倾角 |
只 |
170 | |
KD21 |
5-46 |
一般位置直线变换成投影面垂直线 |
只 |
190 | |
KD22 |
5-47 |
一般位置平面形变换成投影面垂直面 |
只 |
180 | |
KD23 |
6-2 |
正六棱柱的三视图 |
只 |
200 |
20cm×20cm 透明有机玻璃 投影箱活动演示 |
KD24 |
6-4 |
正三棱柱的三视图 |
只 |
210 | |
KD25 |
6-5 |
四棱台的三视图 |
只 |
210 | |
KD26 |
6-6 |
四棱柱穿孔的三视图 |
只 |
210 | |
KD27 |
6-6 |
三棱锥切口的三视图 |
只 |
220 | |
KD28 |
6-9 |
圆柱的三视图 |
只 |
190 | |
KD29 |
6-11 |
圆柱上的切凹槽的画法 |
只 |
220 | |
KD30 |
6-12 |
圆锥的三视图 |
只 |
215 | |
KD31 |
6-16 |
圆球的三视图 |
只 |
220 | |
KD32 |
6-19 |
半圆球切割凹槽的三视衅 |
只 |
215 |
20cm×20cm |
KD33 |
6-21 |
圆环面上点的投影 |
只 |
225 | |
KD34 |
8-3 |
斜切四棱锥 |
只 |
110 |
塑料立模 |
KD35 |
8-4 |
斜切圆柱 |
|||
KD36 |
表 8-2 |
圆锥截交线 |
只 |
190 |
有机立模 |
KD37 |
8-7 |
圆台开槽 |
只 |
110 | |
KD38 |
8-8 |
球的截交面 |
只 |
120 |
塑 料 立 模 |
KD39 |
8-9 |
顶尖 |
只 |
135 | |
KD40 |
9-2 |
两圆柱正交 |
只 |
90 | |
KD41 |
9-3 |
两圆柱偏交 |
只 |
90 | |
KD42 |
9-6 |
圆柱与圆锥正交 |
只 |
95 | |
KD43 |
9-7 |
圆柱与半球相交 |
只 |
160 | |
KD44 |
9-8 |
圆锥台与球相交 |
只 |
160 | |
KD45 |
9-9 |
圆柱与圆锥斜交 |
套 |
150 | |
KD46 |
9-10 |
相贯线的特殊情况 (3 件 ) |
套 |
220 | |
KD47 |
9-11 |
相贯线的特殊情况 (4 件 ) |
只 |
320 | |
KD48 |
10-1 |
组合体的形体分析 ( 轴承座 ) |
只 |
100 | |
KD49 |
10-2 |
表面不平齐 |
只 |
120 |
塑 料 立 模 |
KD50 |
10-3 |
表面平齐 |
只 |
120 | |
KD51 |
10-4 |
表面相切 |
只 |
120 | |
KD52 |
10-5 |
圆弧面相切 |
只 |
110 | |
KD53 |
10-6 |
机座 |
只 |
140 | |
KD54 |
10-8 |
轴承座 |
只 |
130 | |
KD55 |
10-16 |
机座 |
只 |
145 | |
KD56 |
10-18 |
组合体 |
只 |
120 | |
KD57 |
10-19 |
摇臂 |
只 |
115 | |
KD58 |
10-21 |
底架 |
只 |
130 | |
KD59 |
10-24 |
接头 |
只 |
110 | |
KD60 |
11-2 |
接头展开 |
只 |
125 | |
KD61 |
11-5 |
斜截面棱柱管的展开 |
只 |
90 | |
KD62 |
11-6 |
斜口圆管的展开 |
只 |
90 | |
KD63 |
11-7 |
四棱台管的展开 |
只 |
100 | |
KD64 |
11-8 |
正圆锥管的展开 |
只 |
100 | |
KD65 |
11-9 |
斜口圆锥管的展开 |
只 |
110 | |
KD66 |
11-10 |
异径直角三通管的展开 |
只 |
190 |
二号示教板 |
KD68 |
11-11 |
1/4 圆环面弯管接头的表面展开 |
只 |
210 | |
KD69 |
11-12 |
上圆下方变形接头 |
只 |
100 |
有机模型 |
KD70 |
11-13 |
正螺旋面 |
只 |
110 | |
KD71 |
12-2 |
局部视图 |
只 |
135 |
塑 料 立 模 |
KD72 |
12-3 |
支架 |
个 |
110 | |
KD73 |
12-6 |
旋转视图 |
个 |
125 | |
KD74 |
12-7 |
机件全剖 |
个 |
135 | |
KD75 |
12-10 |
30 °或 60 °剖面线 |
个 |
135 | |
KD76 |
12-13 |
旋转剖 |
个 |
145 | |
KD77 |
12-14 |
旋转剖示一 |
个 |
100 | |
KD78 |
12-15 |
旋转剖示二 |
个 |
125 | |
KD79 |
12-16 |
阶梯剖 |
个 |
135 | |
KD80 |
12-18 |
复合剂 |
个 |
145 |
塑 料 模 型 |
KD81 |
12-19 |
复合剂 |
个 |
145 | |
KD82 |
12-20 |
斜剖 |
个 |
125 | |
KD83 |
12-21 |
半剖 |
个 |
155 | |
KD84 |
12-23 |
局部剖 |
个 |
145 | |
KD85 |
12-26 |
局部剖视示例三 |
个 |
120 | |
KD86 |
12-27 |
剖视图中再作一次局部剖 |
个 |
170 | |
KD87 |
12-34 |
肋板剖切 |
个 |
120 | |
KD88 |
12-35 |
轮幅剖切 |
个 |
170 | |
KD89 |
12-36 |
十字筋剖切 |
个 |
110 | |
KD90 |
12-37 |
均布孔和肋 ( 二件 ) |
套 |
145 | |
KD91 |
12-43 |
滚花零件 |
只 |
90 | |
KD92 |
12-51 |
四通管 |
只 |
120 | |
KD93 |
12-53 |
支架 |
只 |
150 | |
KD94 |
12-55 |
箱体 |
只 |
310 |
塑料模型 |
KD95 |
13-4 |
尾架体 |
台 |
570 | |
KD96 |
13-85 |
汽车变速箱盖 |
只 |
345 | |
KD97 |
15-1 |
压力表开关 |
台 |
680 |
全透明有机立模 |
KD98 |
15-2 |
行程气阀 |
台 |
850 | |
KD99 |
15-3 |
减速器 (1:1) |
台 |
860 | |
KD100 |
15-10 |
三星轮系 |
台 |
350 | |
KD101 |
15-25 |
润滑油泵 |
台 |
690 | |
KD102 |
15-26 |
分配阀 |
台 |
680 |
