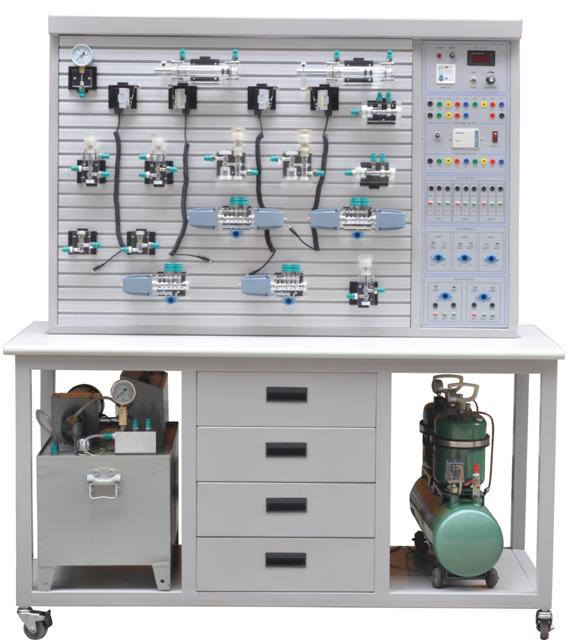

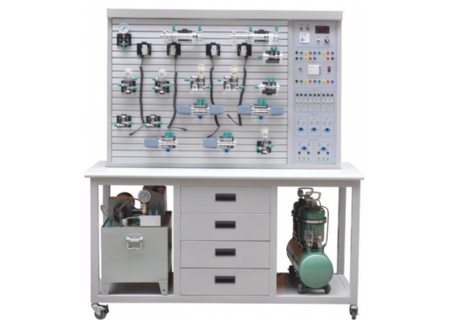

YLYY-18透明液压与气动PLC综合控制实训装置
(双面4座)
液压面参数:
一、透明液压与气动PLC综合控制实训装置 主要技术参数
1、电源：AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、可编程控制器（PLC）：三菱FX1S－20MR主机 （继电器输出方式）
4、液压实验泵站电机功率：400W 调速范围0－1500r/min
外型尺寸： 550mm×350mm×450mm
5、液压泵工作时离液压台1.5m远处噪声≤58dB。
6、实训油路液流压力要求需0.3－0.8Mpa（油泵最高压力：Pmax=2.5Mpa）
7、电磁换向阀：AC220V 吸力3Mpa
8、实训装置外型尺寸：1500mm×650mm×1800mm
二、透明液压与气动PLC综合控制实训装置 主要特点
1、透明液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
2、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
3、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
4、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
5、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突
出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、液压基本实训的换向回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
气动面参数:
一、主要技术参数
1、电源AC 220V 50HZ
2、直流电源：输入AC 220V，输出DC 24V/2A
3、可编程控制器（PLC）：三菱FX1S－20MR主机 12输入8输出（继电器输出方式）
4、空气压缩机（基本配置小型机）电机功率：250W 电源：AC220V
5、公称容量：10L
6、额定输出气压0.7Mpa
7、实训装置外型尺寸：1500mm×650mm×1800mm
二、透明液压与气动PLC综合控制实训装置 主要特点
1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、配备工业常用气动元件，且均配有过渡底板，可方便、随意地将元件安放在实
训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。
3、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全
可靠，设有手动、自动、顺序等控制功能。
4、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、气动基本实训回路
1、单作用气缸的换向回路 12、过载保护回路
2、双作用气缸的换向回路 13、互锁回路
3、单作用气缸速度控制回路 14、单缸单往复控制回路
4、双作用气缸单向调速回路 15、单缸连续往复动作回路
5、双作用气缸双向调速回路 16、直线缸、旋转缸顺序动作回路
6、速度换接回路 17、多缸顺序动作回路
7、缓冲回路 18、双缸、同步动作回路
8、二次压力控制回路 19、回缸联动回路
9、高低压转换回路 20、卸荷回路
10、计数回路 21、或门型梭阀的应用回路
11、延时回路 22、快速排气阀应用回路

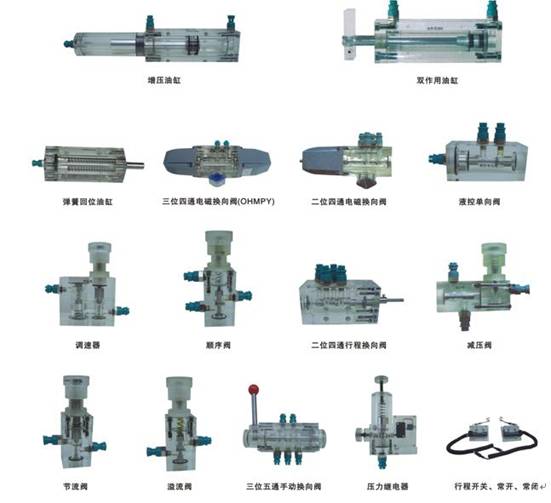

液压元件:

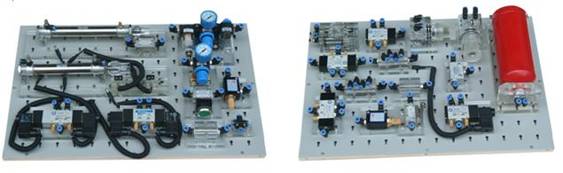

气动元件:
液压配置清单
|
序号 |
分 类 |
元 件 名 称 |
数 量 |
|
1 |
实训台 |
实训台 |
1 |
|
2 |
实训支架 |
实训柜 |
1 |
|
桌面 |
1张 | ||
|
3 |
泵站 （装在实训台内） |
拖动直流电机 |
1 |
|
专用直流电源及调速控制电路 |
1 | ||
|
高精度数字转速表 |
1 | ||
|
齿轮油泵 |
1 | ||
|
油箱 |
1 | ||
|
4 |
组合透明元件 |
双作用油缸（带行程撞块） |
2 |
|
弹簧回位油缸 |
1 | ||
|
增压油缸 |
1 | ||
|
辅助油箱 |
1 | ||
|
单向阀 |
2 | ||
|
液控单向阀 |
2 | ||
|
溢流阀（直动式） |
2 | ||
|
节流阀（直动式） |
1 | ||
|
调速阀 |
2 | ||
|
顺序阀 |
2 | ||
|
减压阀 |
1 | ||
|
二位二通电磁换向阀 |
1 | ||
|
二位四通电磁换向阀 |
2 | ||
|
“O”型三位四通电磁换向阀 |
1 | ||
|
“H”型三位四通电磁换向阀 |
1 | ||
|
“M”型三位四通电磁换向阀 |
1 | ||
|
二位四通行程换向阀 |
1 | ||
|
三位五通手动换向阀 |
1 | ||
|
压力继电器 |
1 | ||
|
压力表 |
3 | ||
|
微动行程开关（常开、常闭） |
2 | ||
|
三通 |
10 | ||
|
5 |
附 件 |
毛巾 |
2条 |
|
油盘 |
1个 | ||
|
透明液压皮管 φ8 |
20米 | ||
|
专用液压油 |
10斤 | ||
|
6 |
电器配件 |
电磁阀通用连接线 |
3条 |
|
压力继电器插头线 |
1条 | ||
|
编程电缆（三菱） |
1条 | ||
|
7 |
工具盒 |
螺丝刀（一字、十字） |
各1把 |
|
剪刀 |
1把 | ||
|
活动板手 |
1把 | ||
|
尖嘴钳 |
1把 | ||
|
内六角扳手M5 |
1把 | ||
|
内六角扳手M6 |
1把 | ||
|
内卡簧钳 |
1把 | ||
|
外卡簧钳 |
1把 | ||
|
油塞 |
5只 | ||
|
快速油接头 |
5只 | ||
|
各种密封圈 |
1袋 | ||
|
9 |
资料 |
实训使用说明书 |
1册 |
气动配置清单
|
序号 |
分 类 |
元 件 名 称 |
数 量 |
|
1 |
实训装置 |
实训桌 |
1 |
|
实训台 |
1 | ||
|
2 |
气泵 |
空气压缩机WY5.2-双头（2台实验可同时使用） |
1 |
|
3 |
组合元件 （工业型） |
单作用缸 QGX25ⅹ100（工业型） |
1 |
|
双作用缸 QGX25ⅹ100（工业型） |
1 | ||
|
旋转气缸（透明有机玻璃） |
1 | ||
|
三联件 AC2000（工业型） |
1 | ||
|
减压阀（带压力表）AR2000（工业型） |
1 | ||
|
手动换向阀 H210—08（工业型） |
1 | ||
|
单电磁换向阀（二位五通）4V210-8（DC24V）（工业型） |
2 | ||
|
双电磁换向阀（二位五通）4V220-8（DC24V）（工业型） |
1 | ||
|
双电磁换向阀（三位五通）4V230-8（DC24V）（工业型） |
1 | ||
|
单气换向阀（二位五通）4A210—08（工业型） |
2 | ||
|
双气换向阀（二位五通）4A210—08（工业型） |
2 | ||
|
行程阀（机控）MOV—2（工业型） |
1 | ||
|
行程阀（按钮）MOV—3A（工业型） |
1 | ||
|
或门型梭阀ST—02（工业型） |
2 | ||
|
快速排气阀1/4 QE—02（工业型） |
2 | ||
|
单向节流阀RE—02（工业型） |
2 | ||
|
单向节流阀JSC601（工业型） |
1 | ||
|
单向阀1/4（工业型） |
2 | ||
|
顺序阀（透明有机玻璃） |
2 | ||
|
气容 |
1 | ||
|
六通（透明有机玻璃） |
2 | ||
|
4 |
附 件 |
气管（30米） PU6ⅹ4 |
1盘 |
|
5 |
电器配件 |
行程开关（装在缸体上） |
2个 |
|
编程电缆（三菱） |
1条 | ||
|
6 |
工具盒 |
内六角扳手 |
2把 |
|
螺丝刀 |
2把 | ||
|
剪刀 |
1把 | ||
|
活动板手 |
1把 | ||
|
尖嘴钳 |
1把 | ||
|
消声器（小）1/8 |
2只 | ||
|
消声器（大）3/8 |
1只 | ||
|
三通（T型三通）Ø 6 |
4只 | ||
|
三通（Y型减径三通）Ø 8—Ø 6 |
1只 | ||
|
四通Ø 6 |
2只 | ||
|
L型（螺纹二通）601 |
2只 | ||
|
L型（螺纹二通）602 |
2只 | ||
|
气孔塞头Ø 6 |
5只 | ||
|
生料带 |
1个 | ||
|
保险丝3A |
2只 | ||
|
7 |
资料 |
使用说明书 |
1册 |
|
光盘（PLC编程软件，PLC程序） |
1碟 |
