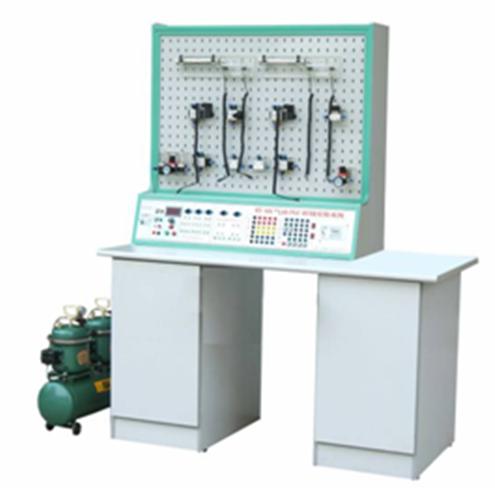

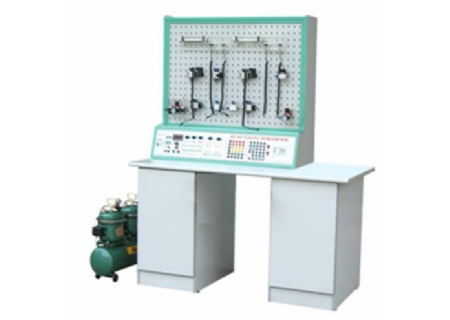

YL-05气动PLC控制实验系统

YL-05气动PLC控制实验系统

气动控制实验装置是根据《液压与气压传动》、《气动控制技术》等通用教材的内容要求，同时吸收了该专业广大师生的建议，使气动原理与自动控制理论能得到有效的运用。该系装置除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，及其基本应用实验等，是机电一体化专业不可多得的实验设备。
      该系统适应于大中专院校、职业学校机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》等相关课程的教学实验，同时也可作为机、电和气动一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握气动元件的结构，气动回路的控制原理及设计方法等。

主要参数：

电源：输入AC220V，输出DC24V/2A   空气压缩机 (基本配置小型机)功率：360W

电源：AC220V　　　公称1容积：10L  额定输出气压：0.7MPa
实验台外形尺寸：1500mm×700mm×760mm

实验支架尺寸：  1100mm×400mm×920mm

特点：

1、本产品插脚和底座是国家专利，做任何实验每个配备件不会松动与脱落。实验台装件底板采用2MM厚度铝板，用数控冲床成型。

2、气动控制实训装置主要由实训桌及实训台、气动元件和电气控制器件等组件组成。

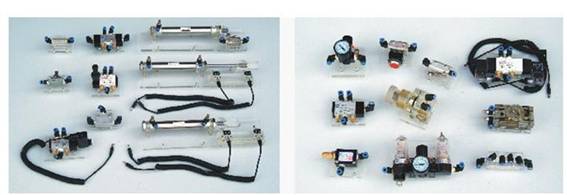

3、配备气动元件，且均配有过渡底板，可方便、随意地将元件安放在实验面板上。回路搭接采用快换接头，拆接方便快捷。

4、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全

可靠，设有手动、自动、顺序等控制功能。

5、实训控制单元也可以采用独立的继电器控制单元进行电气控制，

气动基本实验回路举例：
1、单作用气缸的换向回路

2、双作用气缸的换向回路   　

3、单作用气缸速度控制回路　　　

4、双作用气缸单向调速回路 　　

5、双作用气缸双向调速回路　　　

6、速度换接回路 　　

7、缓冲回路     　

8、二次压力控制回路  　　

9、高低压转换回路     　

10、计数回路

11、延时回路

12、过载保护回路   　

13、互锁回路1　　

14、单缸单往复控制回路　　

15、单缸连续往复动作回路　　

16、直线缸、旋转缸顺序动作回路　　

17、多缸顺序动作回路 　　

18、双缸同步动作回路　　

19、四缸联动回路　　

20、卸荷回路　　

21、或门型梭阀的应用回路　　　

22、快速排气阀应用回路

配置清单
