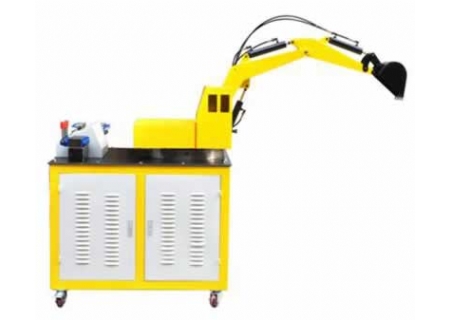

YL-WJ51 挖掘机液压系统与PLC控制实训台

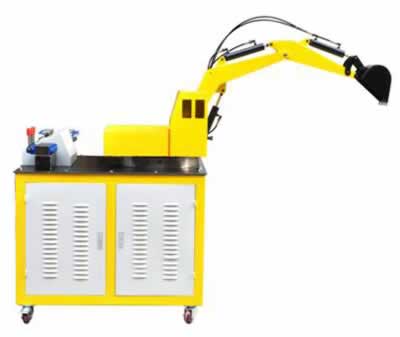

YL-WJ51 挖掘机液压系统与PLC控制实训台

(工业型)

一、挖掘机液压系统与PLC控制实训台主要特点:

1、挖掘机液压系统与PLC实训设备主要由挖掘机实训台、液压泵站、液压元件和手动控制器件、可编程控制器（PLC）等组件组成。

2、挖掘机实训台为铁质双层亚光密纹喷塑结构。

3、通过机械控制，先进的PLC自动控制与PLC编程及监控技术于一体，灵活实现其功能。

二、挖掘机液压系统与PLC控制实训台技术参数:

1、输入电源：三相五线，AC380V．允差±l0%，50Hz；

2、设备容量：≤2kVA；

3、工作环境温度：－5℃～40℃；

4、工作湿度：≤90%(40℃时)；

5、液压泵站：

（1）系统额定压力6.3MPa；

（2）变量叶片泵-电机1套：采用内轴一体式安装，噪音低；变量叶片泵：额定流量8L∕min，压力7MPa；电机：交流380V电压，功率1.5kVA。

6、电器控制单元

（1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路输入8路继电器输出。

（2）配有控制模块：电源模块，PLC主机控制模块，PLC控制按钮模块等。

三、挖掘机液压系统与PLC控制实训台主要功能：

1、液压传动各部件及工作原理观摩、拆装实训；

2、液压控制系统原理学习与分析；

3、挖掘机仿真作用、铲斗和斗杆复合进行工作实训；

4、回转作业，动臂提升同时平台回转；

5、卸料作业、斗杆和铲斗工作同时大臂可调整位置高度；

6、返回、平台回转、动臂和斗杆配合回到挖掘开始位置；

7、PLC指令编程，梯形图学习实验；

8、PLC编程软件的学习应用；

9、PLC与计算机通讯及在线调试；

10、PLC在液压传动控制中的应用及控制方案的优化实验；

四、挖掘机液压系统与PLC控制实训台配置表:
