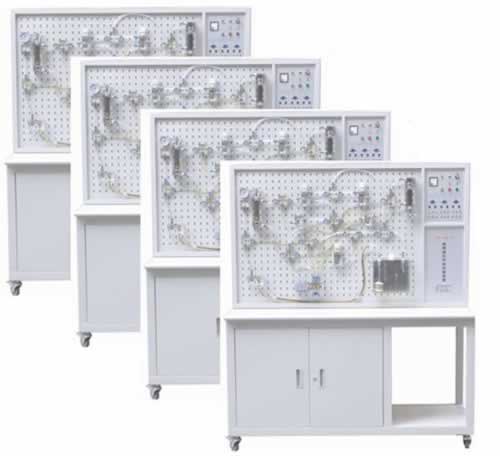

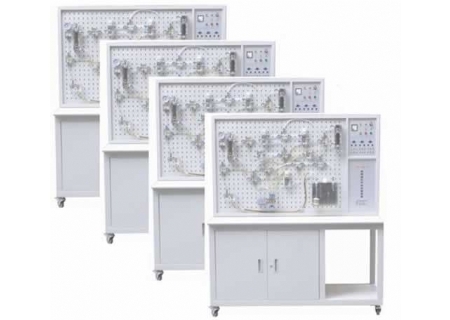

YL-58F 四合一透明液压传动实训系统

YL-58F 四合一透明液压传动实训台

（铁桌网板型）

一、四合一透明液压传动实训台元件配置：

压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，“O”型三位四通电磁换向阀，“H”型三位四通电磁换向阀，“M”型三位四通电磁换向阀，压力继电器，行程开关等。

二、四合一透明液压传动实训台技术参数：

1、电源：输入220V50Hz

2、电气控制面板：它具有三组功能电路。控制组一按钮控制换向阀1，控制组二按钮控制换向阀2，控制组三按钮控制换向阀3，输入控制电路的常闭按钮均串联常闭停止输入插孔，其他控制电路均并联常开输入插孔，利于外接控制，每组电路的换向1、换向2与换向3都具有互锁输出功能。

3、实训专用齿轮泵站：油泵电机：直流电动机，功率：250W，并配专用稳压直流调速器，调速范围：0-1700rpm

4、尺寸大小：1330mm×650mm×1750mm（单台）

三、四合一透明液压传动实训台特点：

1、可通过多台实训台不同的实训回路进行对比，加深对液压回路原理的理解。

2、多台实训台可同时操作运行，运行不同回路。

3、可只需要一套液压元件，便可同时组成不同回路，节省元件资源。

4、电气控制简单，方便易行。采用网板型安插组装形式，组装回路快捷方便。

5、实训台为铁质双层亚光密纹喷塑结构，美观大方。

四、四合一透明液压传动实训台基本实训项目：

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路

YL-58F 透明液压传动系统配置一览表：
