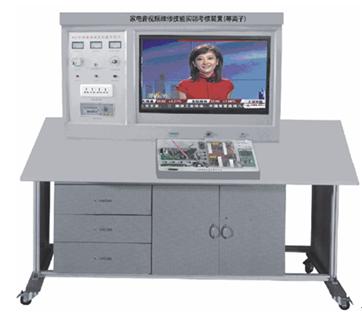

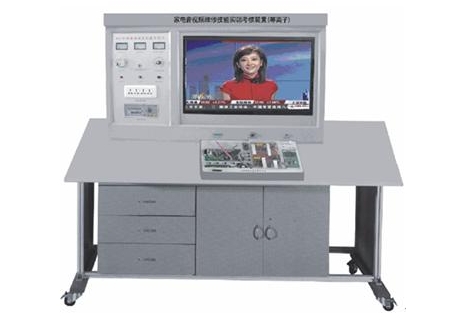

YL-607家电音视频维修技能实训考核装置
（智能型、42寸等离子）
一、家电音视频维修技能实训考核装置产品概述
家电音视频维修技能核核装置”是根据是华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，接照职业教育的教学的实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所有家电类专业及家电维修专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。
二、家电音视频维修技能实训考核装置 技术性能
1.输入电源：单相三线制AC220V±10% 50HZ
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
6．具有实验室管理系统，带密码开机和定时关机功能
三、系统组成
本装置由实训控制屏、实训桌体、等离子显示器和实训组件四部分组成
(一)实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
1. 交流电源（均带有过流保护）
输出电源：市电输出 220V 50HZ
隔离变压器输出 220V 50HZ
14.5V 50HZ
2.直流电源：±16V/+12V
3.彩色信号发生器
（1）输出信号频率范围：第12频道
（2）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键进接选择
（3）输出信号：有视频、伴音（中频6.5M）、射频输出接口）
（4）信号制式：PAL-D/K
4.智能考核接口单元：答题器接品、PCL机串行接口、彩电模块接口
（二）等离子显示器：42寸分辩率： 1024×768：亮度： 1000流明 对比度： 2000：1
（三）实训组件
本装置由等离子彩电模块、智能实训考核组成。
1.等离子电视实训模块
智能故障转换接口单元、开关稳压电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频处输出单元、AD模数转换单元、扫描变换电路单元、帧存储输出单元、时序信号控制产生单元、内置设故排故系统（可由电脑随机故障点）
2.智能实训考核系统
(1)计算机可以监控1-126台家用电器智能考核台
(2)已设置20多个故障点。
(3)具有发卷功能
(4)具有收卷功能
(5)具有单台和全部实验台清零功能
(6)具有自动检测各家用电器考核台的通讯联机情况
(7)可以生成学生个人成绩单
(8)可以对学生考核情况进行统计、分析
(9)设有进入系统密码，进入系统后能够修改密码
(10)具有打印功能
(11)具有答题次数限制功能
(12)学生台配智能答题器，学生可以通过答题器与都师进行数据交换
(四)实训桌:
整体结构采用铝合金框架落地台式,并设有万向轮和四个固定调节机构,便于移动和固定。桌面为防水、防火、耐磨高密度板，结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
四、实训项目
1．理解等离子电视中各主要元件的基本结构及工作原理；
2．认识等离子电视机各主要单元电路的组成，理解其基本的工作原理；
3．电子调谐器的测量与分析；
4．遥控及本机键盘控制测量与分析；
5．视频信号处理流程测量与分析；
6．音频处理流程测量与分析；
7．Sync同步信号控制测量与分机；
8．阴极阳极驱动测量与分析。
