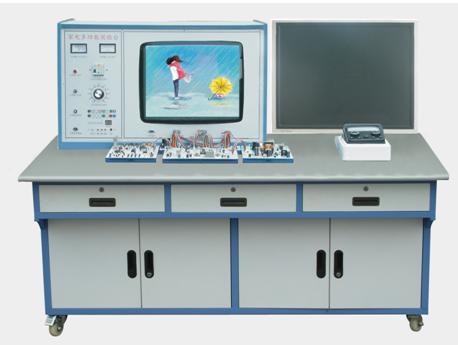

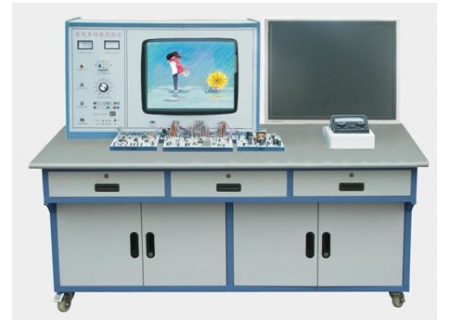

YL-777 型智能视听家电多功能实验设备
一、智能视听家电多功能实验设备 概述
YL-777型家电实验设备，吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力。
二、智能视听家电多功能实验设备 技术指示
1、工作电源：AC220V±10%50Hz
2、外形尺寸：138高×80宽×160长cm
3、整机功率：＜0.5KVA
4、人身安全保护：输入电源隔离，浮地设计，设备具有电压漏电保护装置，短路保护。
三、智能视听家电多功能实验设备 功能
彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。
1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。
2、I2C总线控制单片彩色电视机，是当今世界的数字控制技术，开机关机为拉幕式，各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验，（如行幅、场幅、场线性、RGB三基色，AGC、AYL、设置AV1、AV2十字线等）都是利用遥控器进行实验。主要集成LA76810、LC863328。
四、实验台主要配置
1、交流输入电表1只，交流电源经隔离变压输出电压表1只，行电压指示表1只，行电流表1只。
2、漏电开关1只，电源输入输出保险各1只，四连插板1只，安全隔离变压器1只，电压调节开关1只。
3、彩色信号发生即信号源1台。
4、25寸彩色显示器1台，内置彩色黑白高压包各1只，内置3W杨声器2只。
5、上海精益FM-500型指针万用表1台。
6、数字万用表：890B+ 1只
7、工具套件：剥线钳、尖嘴钳、镊子、无感起子一套等
五、功能与实验
1、三洋单片彩电（I2C总线控制）
2、32寸液晶电视机
六、全透明单元板配置
1、彩色电视机行输出电路单元一块
2、彩色电视机开关电源电路单元一块
3、I2C总线控制高频头、遥控、中放、解码、亮度电路单元一块
4、I2C总线控制输出电路单元一块
5、I2C总线控制视放电路单元一块
6、枕形效整电路单元一块
7、32寸液晶电视机一台
七、I2C总线控制三羊单片彩色电视机高频头中放、电脑控制解码，行场扫描电路单元、光耦开关电源
实验105-1 无AV视频信号实验
K1是视频输入开关，断开无视频输入，闭合正常
实验106-2 无音频信号实验
K2是VIDEO输入开关，断开无伴音，闭合正常
实验107-3 有雪花无图像无伴音实验
K3是IF输入开关断开无图无声，闭合正常
实验108-4 无图像或图像实验
K4是AGC开关断开AGC失控，闭合正常
实验109-5 L波段无图无声实验
K6是L波段开关，断开L波段无图无声，闭合正常
实验110-6 H波段收不到台实验
K7是H波段开关，断开H波段无图无声，闭合正常
实验111-7 U波段收不到台实验
K8是U波段开关，断开U波段无图无声，闭合正常
实验112-8 不能搜台或搜不到电台实验
K9是TV调谐电路开关，断开搜不到台闭合正常
实验113-9 电脑不工作实验
K10是电脑5V工作电流，断开正机不工作，闭合正常
实验114-10 缺R基色实验
K11是R基色开关，断开无R基色，闭合正常
实验115-11 缺G基色实验
K12是G基色开关，断开无G基色，闭合正常
实验116-12 缺B基色实验
K13是B基色实验，断开无B基色，闭合正常
实验117-13 行不工作实验
K14是行输出开关，断开行不工作，闭合正常
实验118-14 无字符显示实验
K15是行脉冲电路开关，断开无字符，闭合正常
实验119-15 ABL电路实验
K16是ABL开关，断开亮度失控，闭合正常
实验120-16 无字符显示实验
K17是场脉冲开关，断开无字符显示，闭合正常
实验121-17 水平亮线实验
K19是25V电流开关，断开场无电源水平亮线，闭合正常
实验122-18 遥控接收失灵实验
K22是遥控接收头输入电路开关，断开遥控失灵，闭合正常
实验123-19 DATA、CLOCK电路实验
K21、K20是串行时钟，串行邮据电路，断开失控，断开失控，闭合正常
实验134－20 无伴音实验
K1伴音16V供电开关，断开无伴音，闭合正常。
实验135－21 正机不工作实验
K2 5V稳压供电12V开关，断开正机不工作，闭合正常。
实验136－22 水平亮线实验
K3遥控开机关机信号开关，断开水平亮线，闭合正常。
实验137－23 图象扭曲实验
507、400V滤波电容，焊开图象扭曲，闭合正常。
八、液晶电视机
一、液晶电视技术参数
显示型态 32寸动态
原始大分率： 1024*768
颜色： 16.7万
响应时间： 6-16minisce
视角：（左/右/上/下） 60/60、60/40
线条频率： 31.47-60.02k
图像频率： 50-75Hz
图像检查： 数字、屏幕OSD、（自动图像设定）
控制： 主电源 自动 选择 菜单 和切换
电源管理： VESA
大耗电： 60W
省电模式： 5W
输入信号： RGB模拟信号0.7VP-P/75欧
同步： TTL分段
温度：（工作中） -40℃-50℃
湿度：（工作中） 20%-85%
工作电压： 110V-240V/50-60Hz
射频输入： 47-870MHZ（75不平衡式）
视频输入： IVP*P（PAL/NTSC）
二、支持的操作模式
资料输入
分辩率水平频率（KHz） 重直频率（Hz） 画素频率（MHz） 备注
640*350 31.47P 70.08N 25.17 DOS
720*400 31.47P 70.08N 28.32 DOS
640*480 31.47P 60.00N 25.18 DOS
640*480 37.86P 72.80N 31.50 VESA
640*480 31.50P 75.00N 31.50 VESA
1024*768 48.36N 60.00N 65.00 VESA
1024*768 56.48N 70.10N 75.00 VESA
1024*768 60.02P 75.00P 78.75 VESA
800*600 35.16P 56.25P 36.00 VESA
800*600 37.86P 60.32P 40.00 VESA
800*600 48.08P 72.19P 50.00 VESA
800*600 46.87P 75.00P 49.50 VESA
三、液晶电视常见问题排除
1、TV/AV状态下：
故障现象
原因及处理方法
无图像、无伴音
未接电源或插头接触不良。
接收机处于待机状态。
有图像、无伴音
音量没打开，按音量+。
图像无彩色
色度未打开，调整“图像菜单”中的色度项。
图像为黑白电视节目。
图像制式设置错误，进入“系统菜单”中的
“图像制式”选项进行设置。
伴音正常、无图像
电视信号干扰太大，显示器处于保护状态。
电脑无图像或颜色不正常
确定VGA转换线是否良好连接和电脑工作正常与否
遥控不能操作或不够灵敏
检查电池是否安装正确
电源电量不足或遥控信号阻挡、干扰。
图像有雪点或
斜线、竖线干扰
天线信号太弱、加放大器进行放大。
天线连接处接触不良，或引线芯断。
电视台出现故障。
2、PC状态下：
影像不清
A、请进入系统菜单，执行自动调整功能项。
B、使用VGA线是否过长：如果是，请用短一点的试一试。
C、选择正确的刷新率及分辨率。
图像的颜色有缺色
请检查VGA线是否完好，插接是否严紧。如果VGA插头中有任何脚弯或断现象，请更换。
看不到图像
A、显示器上的指示灯—红灯亮，请按一下POWER键，这时屏上就显示NOSIGNAL。是没有信号输入，请打PC机。如果显示OUT OF RANGE表示输入的信号模式超出显示范围。请参阅安装调整。
B、如果显示器上的绿灯亮，表示电源管理模式被激活。按下PC机上的任一键，即可，另外，机器电源本身也有电源管理模式。
如果按PC键盘无效，请按一下显示器上的POWER键。
C、显示器上的指示灯根本没亮，请检查电源插头。
图像失真的闪烁、晃动
请选择正确的分辨率，重新调整刷新整速度。
图像向某一个方面偏移
进入几何调整菜单，对图像的水平、垂直方向进行调整。
