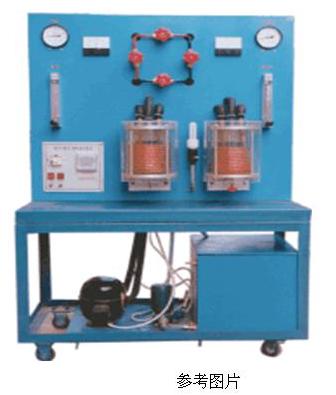

YL-05C空气源热泵热机实训考核装置
一、空气源热泵热机实训考核装置 概述
1、输入电源单相三线 AC220V ±10% 50Hz、装置容量＜1.5kVA、制冷剂为R22、制热量为3kW、具有漏电压、漏电流保护装置，安全符合国家标准。
2、系统采用空气源热泵热水机组，与实际教学接轨；整套实训装置须集空气源热泵热机系统、电气控制系统、故障模拟系统于一体；实训装置须能直观展示热泵型热水器的系统结构、工作原理，可清楚的看到制热循环系统结构及主要部件的实物，系统须配置有交流电压表、交流电流表、温度表、真空压力表、使整个热泵系统的实时工作状态一目了然；可模拟故障设置。
3、实训装置主要由控制屏、实训桌、热泵机组等组成。实训桌采用铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。控制屏要求采用铁质双层亚光密纹喷塑结构，铝质面板。须配有指针式交流电压表，交流电流表，可指示输入电网电压值以及系统工作电流值。
4、热泵机组须包含1匹全封闭制冷压缩机、冷凝器、视液镜、干燥过滤器、膨胀阀、手阀、蒸发器、压力控制器、除霜温控器等构成。另外系统还配备有储水水箱，以利于学生在做实训的过程中水的再循环利用。
二、实训内容：
热泵机组系统的认识和了解、热泵机组系统启动、运行、调试、保护技术的实训、热泵机组运行工况和运行参数的检测及分析、热泵机组制热量、性能系数的计算与分析、热泵机组系统故障的设置和检测等
