YL-10变频空调制冷设备实训装置
一、变频空调制冷设备实训装置 概述：
1、强化制冷系统、制冷空调设备的安装、调试、管理、操作、维护、检修和故障处理的现场训练。
2、强化培养中职、高职学生职业技能，考取职业资格或技术等级证书，在强调实用性的前提下，充分重视实训内容的先进性、前瞻性，大限度地体现本职业当前新的实用操作技能，对提高学生职业素质，掌握制冷设备操作工的实际职业技能起到指导作用。
3、以职业需求为实训目标，遵循以实践教学为基础。以制冷设备销售、安装、维护维修、制冷设备生产装配为就业方向。
4、该实训室实现集空调/制冷设备
（1）市场推销专业技能；
（2）空调/制冷设备施工安装技能；
（3）空调/制冷设备维护维修技能；
（4）空调/制冷设备生产装配工艺技能；
（5）空调/制冷设备技能鉴定及设备性能测定；
（6）空调/制冷设备应用设计；
（7）空调/制冷设备技术革新；
（8）兼容中央空调和冰箱等制冷设备的综合性实训平台。

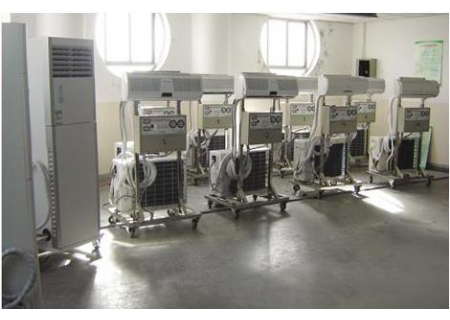

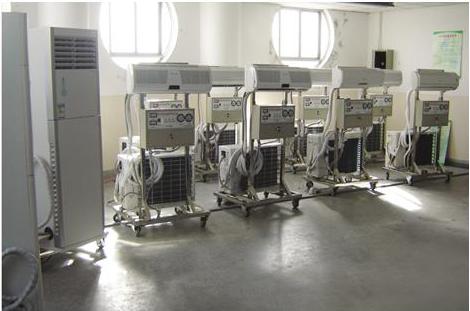

5、该实验实训平台采用30*40优质钢管焊接而成，表面双层亚光密纹喷塑处理，实训台利用双面空间，一面装有实训所用的空调设备，包含有空调机、控制总开关、压力表、视液镜、故障设置盒、故障阀等。另一面为一个焊接实训平台，台面采用5mm厚优质钢板，可以以在上面进行焊接、管路成型、制作喇叭口、扩孔等实训项目。
6、故障设置包含有管路系统和电路系统两大部分，管路系统故障采用手阀串接或并接在管路系统中，以管路的堵塞和泄漏为故障设置类型进行故障设置。电路系统设置有传感器、控制单元、电源电路等常见的故障的设置。故障设置具有常见性、典型性和代表性。
二、实训工位/教仪配置
|
序号 |
名称材质描述 |
规格型号（MM） |
数量 |
备注 |
|
1 |
实训台 |
2700*1200*100 |
1套 |
机位台板升降750mm带焊接平台.配套电源插座. |
|
2 |
工具柜 |
500*750*800 |
1套 |
上抽下柜 |
|
3 |
凳子 |
1000*500*435 |
1套 |
通用型(含旋转式操作凳) |

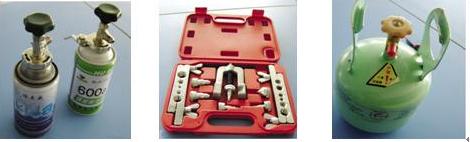

三、空调实训工具套组列
|
序号 |
工具名称 |
数量 |
规格型号 |
|
1 |
数字万用表 |
1 |
通用型 |
|
2 |
数字钳形电流表 |
1 |
自由量程 |
|
3 |
电烙铁 |
1 |
60W外热式 |
|
4 |
扩管器 |
1 |
制冷设备专用型 |
|
5 |
割刀 |
1 |
制冷设备专用型 |
|
6 |
平锉 |
1 |
制冷设备专用型 |
|
7 |
真空压力表 |
1 |
-0.1～3.0Mpa |
|
8 |
尖嘴钳 |
1 |
150MM、200MM各1把 |
|
9 |
钢丝钳 |
1 |
150MM、200MM各1把 |
|
10 |
活扳手 |
1 |
200MM、300MM各1把 |
|
11 |
螺丝刀 |
1 |
-（75、150、200）各1把 +（100、150、200）各1把 |
|
12 |
真空泵 |
1 |
便携型 |
|
13 |
焊具 |
1 |
便携式 |
|
14 |
制冷剂钢瓶 |
1 |
便携式 |
|
15 |
呆板手 |
1 |
12、14、17、19、27各1把 |
|
16 |
冷媒回收机 |
1 |
空调专用 |
|
17 |
斜口钳 |
1 |
剪刀 |
|
18 |
方榫板手 |
1 |
内六角（4-8#）各1把 |
|
19 |
弯管器 |
1 |
软（Φ6.35-19.05）1套 硬（Φ6.35-19.05）1套 |
|
20 |
封口钳 |
1 |
制冷专用型 |
|
21 |
切割机 |
1 |
台式标准型 |
|
22 |
手持式切割机 |
1 |
4″ |
|
23 |
氮气瓶 |
1 |
标准型 |
四、实训用耗材表
|
序号 |
材料名称 |
规格型号 |
数量 |
备注 |
|
1 |
标瓶工业氧气 |
40L |
1瓶 |
含氧气瓶 |
|
2 |
丁烷气体 |
280ml*12 |
1件 |
|
|
3 |
磷银焊条 |
标准紫铜焊条 |
10KG |
|
|
4 |
制冷用紫铜管 |
Φ6.35 |
100M |
配套保温管 |
|
5 |
制冷用紫铜管 |
Φ9.52 |
100M |
配套保温管 |
|
6 |
制冷用紫铜管 |
Φ12.7 |
100M |
配套保温管 |
|
7 |
制冷用紫铜管 |
Φ15.88 |
50M |
配套保温管 |
|
8 |
制冷用紫铜管 |
Φ19.05 |
50M |
配套保温管 |
|
9 |
制冷管路扎带 |
20000*100 |
5件 |
|
|
10 |
制冷剂 |
R22*45 |
1罐 |
|
|
11 |
铜管接头 |
Φ6.35-Φ19.05 |
1套 |
|
|
12 |
焊锡丝及助焊剂 |
0.8mm*150g |
1组 |
|
|
13 |
标准紧固件 |
Φ8.Φ10 |
各1只 |
|
