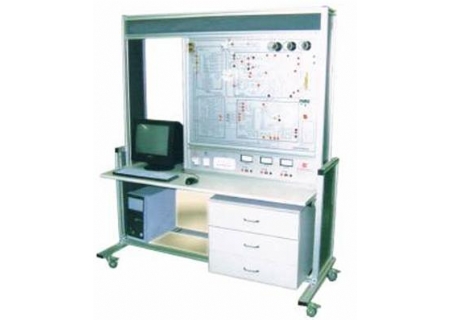

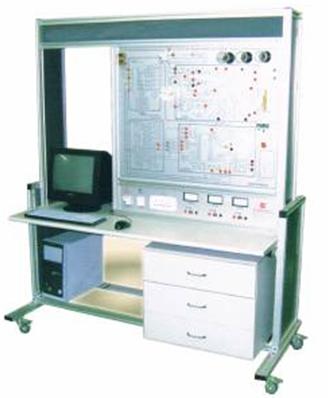

YL-08A制冷电气实训装置
一、制冷电气实训装置 主要设施
1．实训台架 1530mm×730mm×1850mm
2．一机二库挂板一套：包括漏电保护开关，交流接触器，中间继电器，热继电器，指示灯等
3．低温箱挂板一套：包括漏电保护开关，交流接触器，中间继电器，热继电器，指示灯等
4．家用电冰箱挂板一套：包括漏电保护开关，门开关，风扇电机，温控器，指示灯等
5．整体式空调挂板一套：包括漏电保护开关，选择开关，风扇电机，钮子开关，指示灯等
6．双答题器挂板 可双人作答
7．交换机 五口
8．网线3根
9．排线2根
10．电脑1台及工作台
二、制冷电气实训装置 技术参数
1. 电源AC 380V±10% 50Hz 三相五线
2. 额定输入功率200W
3. 额定输入电流 1A
4. 外形尺寸（大约）、 1530mm730mm×1850mm
5. 安全保护 具有过压、过流、过载、漏电保护措施，符合国家相关标准。
6. 环保 材料选用符合国家相关环保标准
三、制冷电气实训装置 功能要求：
（一）一机二库挂板的实训项目须满足下列要求
1. 一机二库制冷系统的运行，工作原理的动态演示和调试。
2. 库内温度变化与控制台的关系。
3.了解控制台上各元件的功能，用途。
2. 电路图的分析和通过各个安全插来记录真实数据，数字定时操作。
3. 能够熟练的常握系统的控制。
4. 观察三匹风机制冷机组的工作过程，制冷系统得流程以及系统参数的分析
5. 可设常见的16个以上故障，判断并排除故障
（二）整体式空调挂板的实训项目须满足下列要求
1. 整体式空调的运行，工作原理的动态演示和调试。
2. 选择开关的工作原理。
3. 温控器的工作原理
4. 电路图的分析和通过各个安全插来记录真实数据，数字定时操作。
5. 演示除霜的工作原理。
6. 可设常见的14个以上故障，判断并排除故障
（三）压力式温控冰箱控制电路挂板的实训项目须满足下列要求：
1. 电冰箱的运行，工作原理的动态演示和调试。
2. 压缩机的接线原理
3. 温控器的工作原理
4. 化霜电路的工作原理
5. 化霜定时器的工作原理
6. PTC启动器的工作原理
7. 电路图的分析和通过各个安全插来记录真实数据
8. 可设常见的13个以上故障，判断并排除故障
（四）低温箱控制电路挂板的实训项目须满足下列要求：
1. 低温箱的运行，工作原理的动态演示和调试。
2. 压缩机的工作原理
3. 温控器的工作原理
4. 化霜电路的工作原理
5. 定时器的工作原理
6. 自锁电路的工作原理
7. 电路图的分析和通过各个安全插来记录真实数据
可设常见的16个以上故障，判断并排除故障
