YLLYZDH-1 楼宇自动化工程技能实训系统
一、楼宇自动化实训系统产品概述
楼宇自动化实训系统是为职业院校、职业教育培训机构研制的楼宇自动化技术实训考核设备，根据智能建筑行业楼宇自动化的特点，在接近工程现场的基础上，针对实训教学进行了专门设计，包含了计算机技术、网络通信技术、综合布线技术、DDC技术等，强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。楼宇自动化适合智能建筑、楼宇自动化等相关专业的教学和培训。
楼宇自动化工程技能实训系统在结构上以智能建筑模型为基础，包含了智能大楼、智能小区、管理中心和楼道等典型结构，涵盖了对讲门禁、安防、视频监控、消防、综合布线和DDC控制六个系统，各系统既可独立运行，也可实现联动。通过此系统进行项目训练，检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养、交流沟通能力等。
二、楼宇自动化实训系统技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃）海拔≤4000m
3.装置容量：≤1kVA
4.外形尺寸：5.4m×3m×2.4m
5.安全保护：具有漏电压、漏电流保护，安全符合国家标准
三、楼宇自动化实训系统系统结构与组成

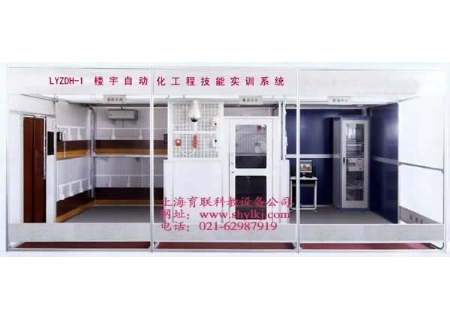

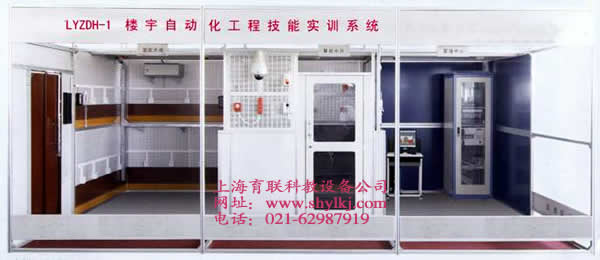

楼宇自动化工程技能实训系统采用真实智能建筑模型，包含智能大楼、智能小区、管理中心和楼道等功能区域。
智能大楼设计了双层结构，墙体内部设有预埋管道，可实现综合布线系统的穿管布线和桥架布线等工程训练，体现了综合布线工程水平布线和垂直布线结构。
楼道和智能小区分别设有单元门和单户门，可实现智能小区对讲门禁系统的设备安装等工程训练，实现单元和单户可视对讲功能。
管理中心实现智能小区和智能大楼的集中监控和管理，包含了管理中心机、视频监控台和消防控制主机等各功能区域的管理设备。
在智能大楼、智能小区区域内，可安装布置消防系统现场设备，真实再现消防系统实际工程情景。
在智能大楼、智能小区、管理中心和楼道各区域内，安装典型监控器材（各类型的高速球云台摄像机、彩色半球摄像机、黑白半球摄像机等），实现主要出入口和关键区域视频监控。
在智能建筑模型周围安装红外对射、幕帘探测器实现智能建筑行业的典型周界防范。
各功能区域之间采用工程桥架实现系统连接。
四、楼宇自动化实训系统以工作过程导向，工学结合的模式规划教学活动，完成以下任务
1.可视对讲门禁系统安装、接线和调试项目
系统部件安装任务Ø
单元门口主机、室外呼叫模块、室内可视对讲模块、非可视对讲模块、通讯转换模块、联网器和管理中心机等主要器件的选择、检测，并将上述器件安装到对应区域的合理位置。
系统接线任务Ø
完成可视对讲门禁系统的线路铺设和连接。
系统调试任务Ø
设置可视对讲门禁系统器件的相关参数，完成室外主机地址设置、室内分机地址设置、ID卡分配与注册、管理中心机设置等，实现室外主机呼叫室内分机、室内分机呼叫管理中心机、室外主机呼叫管理中心机、密码开锁、室内分机主动开锁、刷卡开锁、可视对讲软件记录、处理开门、报警信息等功能。
2.安防系统安装、接线和调试项目
家用紧急求助按钮、可燃气体探测器、红外对射报警器、声光报警器、红外探测器、门磁等安防探测器的选择、检测，并将上述器件安装到对应区域的合理位置。Ø
安防探测器和报警主机、视频监控系统之间的线路铺设和连接。Ø
安防探测器和报警器、视频监控之间联动的参数设置、联动编程。Ø
3.消防联动系统安装、接线、调试、编程和运行项目
系统部件安装任务Ø
智能光电感烟探测器、智能电子差定温感温探测器、总线隔离器、可燃气体探测器、手动报警按钮、编码单输入模块、编码单输入/单输出模块、消火栓报警按钮、火警声光警报器、广播模块、壁挂式紧急广播音箱、总线制编码消防电话专用模块、总线制固定式消防电话分机、CD录放盘、广播功率放大器、智能总线制消防电话主机、编码器等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。
系统接线任务Ø
完成消防联动系统的线路铺设和连接。
系统调试、编程和运行任务Ø
通过系统模块的参数设置和联动编程，实现消火栓泵、排烟机、声光报警器、消防广播的手动操作和联动。
4.综合布线系统安装、布线、接线、调试、编程和运行项目
系统部件安装任务Ø
RJ45配线架、以太网交换机、电话程控交换机、电话配线架、底盒、电话模块、网络模块、路由器、墙柜、电话机、RJ11水晶头、RJ45水晶头等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。
系统布线、接线任务Ø
完成综合布线系统的水平布线、垂直布线、线槽布线，实现指定模块的线路连结（端接）。
系统调试、编程和运行任务Ø
通过系统模块的参数设置和编程，实现终端电话呼叫、信息插座功能测试。
5.视频监控系统安装、接线和编程、调试项目
系统部件安装任务Ø
高速球云台摄像机、彩色半球摄像机、黑白半球摄像机、矩阵主机、彩色监视器、硬盘录像机等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。
系统接线任务Ø
完成视频监控系统的线路铺设和连接。
系统编程、调试任务Ø
通过系统模块的参数设置和编程，实现监视器的视频监控和画面切换，高速球型云台旋转、聚焦动作控制和报警联动录像。
6.DDC的接线、编程、调试和上位监控项目
DDC模块的通道连结和跳线设置。Ø
DDC通道编程配置和控制编程。Ø
上位监控工程通讯连结、动画组态。Ø
五、楼宇自动化实训系统的项目任务实施，可考察的职业能力
1.智能建筑的结构设计能力
2.楼宇自动化工程设计能力
3.消防报警系统设计、安装施工与调试能力
4.安防监控系统设计、安装与调试能力
5.对讲门禁系统设计、安装与调试能力
6.综合布线系统施工能力
7.智能建筑系统故障诊断与调试能力
8.DDC的接线、编程和调试能力
9.监控软件组态、通讯和运行能力
