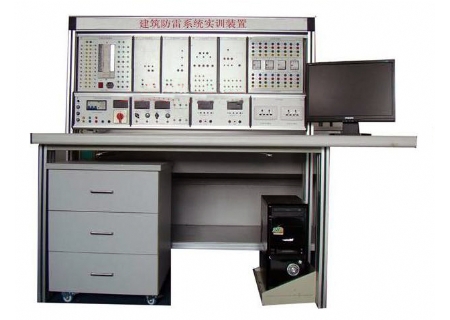

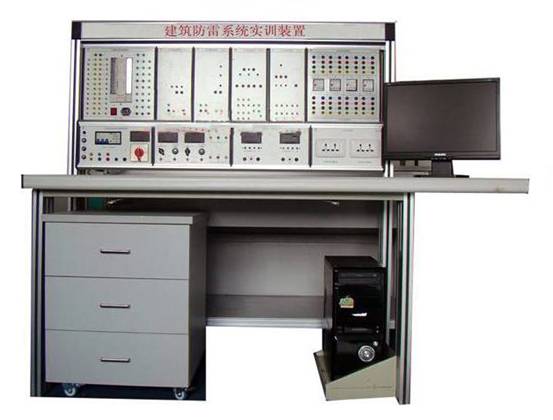

YL-FL01A 建筑防雷系统实训装置
一、建筑防雷系统实训装置系统实训功能：
建筑防雷系统实训装置综合考虑雷电全面防护、可以从内部防护和外部防护，采用等电位连接、传导、分流、接地、屏蔽等措施，使所有相关的设备、装置和系统能被经济有效的保护。
实训装置在均压等电位连接系统中能做直接电气连接的金属供应系统，在进出各雷电保护分区界面处做直接电气连接。不能做直接电气连接的线路采用SPD（Surge protective device:电涌保护器）进行等电位连接，应选用与需保护装置相匹配的电涌保护器。
二、建筑防雷系统实训装置技术指标
1、工作电压：单相三线220V±5% 50Hz
2、整机容量：＜200W
3、外型尺寸：165×70×180cm3
4、安全保护：具有漏电自动保护装置和接地保护
5、故障设置：具有故障设置模块能进行电脑软件和硬件线路的故障设置与排除
6、系统恢复：具有软件快速恢复功能
三、建筑防雷系统实训装置主要配置：
|
序号 |
组成 |
数量 |
说明 |
|
1 |
客户端电脑 |
1台 |
|
|
2 |
TPS-UP智能化电源防雷箱 |
2个 |
|
|
3 |
TPS B+C复合型电源电涌保护器2个 |
2个 |
|
|
4 |
TPS B50-CTRL高能量雷电放电器2个 |
2个 |
|
|
5 |
TPS B65过电压保护器2个 |
2个 |
|
|
6 |
TPS D10 模块化低压电源电涌保护器2个 |
2个 |
|
|
7 |
RJ45/11通讯线路电涌保护器2个 |
2个 |
|
|
8 |
TTS-VF数据通讯电涌保护器2个 |
2个 |
|
|
9 |
TTS KORNE LSA系列电信通讯线路电涌保护器2个 |
2个 |
|
|
10 |
TTS DB串口信号电涌保护器2个 |
2个 |
|
|
11 |
TTS-RJ45 10/100M网络电涌保护器2个 |
2个 |
|
|
12 |
TTS-RJ45超五类双绞线数据通讯电涌保护器2个 |
2个 |
|
|
13 |
TTS-CoaX系列视频通信和电视系统电涌保护器 |
6个 |
|
|
14 |
TCS-G系列同轴天馈电涌保护器 |
2个 |
|
|
15 |
TCS-G系列同轴天馈电涌保护器2个 |
2个 |
|
|
16 |
TPS D10 JF6系列贴墙式电源防雷插座20个 |
20个 |
|
|
17 |
TPS D10 JF7系列机柜电源防雷插座20个 |
20个 |
|
|
18 |
TLS 系列避雷针12个 |
12个 |
|
|
19 |
低电阻接地模块12个 |
12个 |
|
|
20 |
铜包钢接地极20个 |
20个 |
|
|
21 |
电解离子接地极12个 |
12个 |
|
|
22 |
热熔焊接套装 |
10个 |
（2#、3#、4#模具,模夹,熔粉,点火枪） |
|
23 |
BOX TS系列电源信号防雷箱箱体，其它安装附件 |
2套 |
(汇流排、接线端子) |
|
24 |
故障设置模块 |
1套 |
|
|
25 |
实木实训桌 |
1只 |
|
|
26 |
实训屏架 |
1只 |
密度板双贴面进口防火板 |
|
27 |
丝网印刷面板 |
1块 |
145×85cm优质铝塑板 |
|
28 |
升降电脑椅 |
1把 |
|
|
29 |
实木电脑桌 |
1只 |
|
|
30 |
WCR1000电子式指针接地电阻测试仪 |
1只 |
|
|
31 |
TWCR2000 数字式接地电阻测试仪 |
1只 |
|
|
32 |
TWC000 型钳形接地电阻表 |
1只 |
|
|
33 |
TWCR3000I 型钳形接地电阻表 |
1只 |
|
