YLDT-2014C 电梯曳引系统安装实训考核设备

YLDT-2014C电梯曳引系统安装实训考核设备

一、电梯曳引系统安装实训考核设备简介

YLDT-2014C电梯曳引系统安装实训考核设备的作用是产生输出动力，通过曳引力驱动轿厢的运行。曳引系统主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳等部件组成。

曳引系统又称曳引机，为电梯运行提供动力，曳引轿厢运行。曳引机主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳和机座等部分组成。曳引机通过曳引钢丝绳经导向轮将轿厢和对重装置连接，其输出转矩通过曳引钢丝绳传送给电梯轿厢，驱动力通过曳引绳与绳轮之间的摩擦力产生。

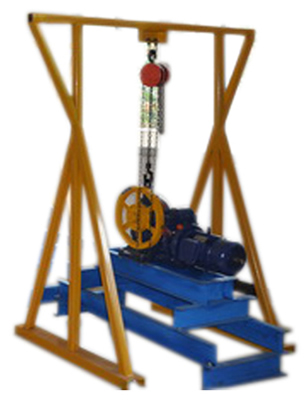

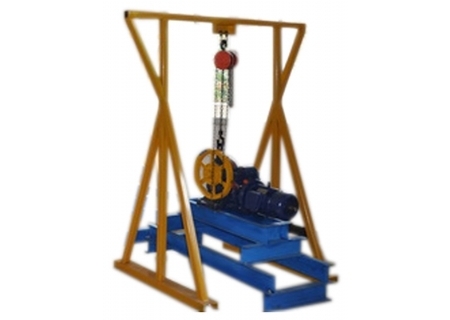

（图片为参考，以实物为准）

二、电梯曳引系统安装实训考核设备结构特点

1、采用了钢结构电梯井道平台设计，整体外观简洁明了；

2、遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；

3、采用真实机构器件，使学生学到的与实际应用的一致；

4、模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作。

5、装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。通过该装置，也可进行电梯人工盘车练习，掌握其要点。另外学生也可根据相关图纸要求，借助模拟井道框进行电梯井道放样与导轨安装。

三、电梯曳引系统安装实训考核设备技术指标

1、  整机重量：≤600kg；

2、  外形尺寸：4000mm×3200mm×4200mm（长×宽×高）；

3、  限速器下行机械动作速度：≤0.75m/s；

4、  安全钳动作速度：≤1m/s；

5、  曳引机额定速度：0.4m/s；

6、  曳引机额定载重：450kg；

7、  曳引机防护等级：IP41；

四、电梯曳引系统安装实训考核设备实训项目

1、T型导轨（轿厢导轨）安装与调整；

2、对重导轨安装与调整；

3、曳引机架的安装与调整；

4、曳引机的安装与调整；

5、轿厢龙门架的安装；

6、T型导轨上导靴的安装；

7、安全钳连杆的安装；

8、对重框的安装；

9、限速器的安装；

10、曳引绳的悬挂；

11、涨紧装置的安装与调整；

12、T型导轨下导靴的安装；

13、安全钳与下导靴的调整；

14、限速器与安全钳的联动调整；

15、导轨与导靴的保养；

16、曳引机的保养；

17、曳引绳的保养；

18、限速器－安全钳的保养；

19、人工盘车的练习。

五、电梯曳引系统安装实训考核设备配置清单
