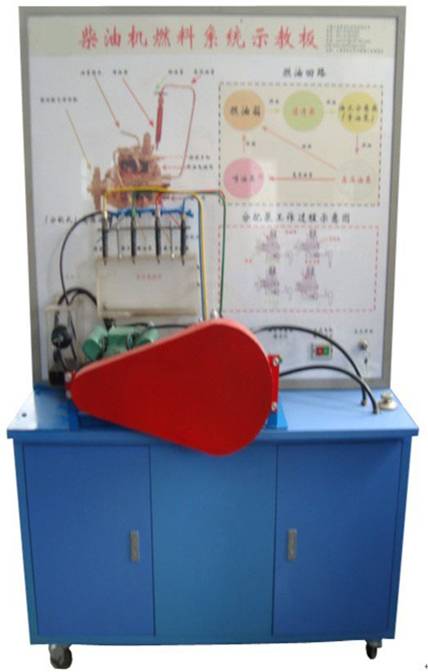

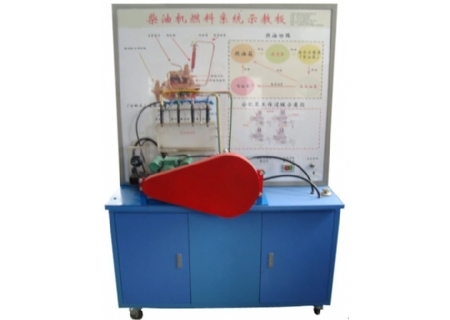

柴油机燃料系统示教板

柴油机燃料系统示教板

 柴油机燃料系统示教板简介

   产品选用四缸传统柴油机燃油系统材料为基础制作，模拟发动机运转，演示传统柴油机燃油系统的工作过程；柴油机燃料系统示教板功能齐全、操作方便、安全可靠。

（一）结构组成

   高压油泵、喷油轨管总成、油箱总成、电动机、手油泵总成、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘结构原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。

（二）功能特点

1．面板上绘有完整的传统柴油机燃油系统原理图。

2．操纵开关及按钮，可真实演示传统柴油机燃油系统的工作过程。

3．数显表显示电压值。

4．发光二极管显示工作元器件状态。

5．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。

6．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。

7．底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。

（三）技术参数

外形尺寸：1240mm×550mm×1850mm（长×宽×高）；

电源：220V交流电压；

工作电压：12V直流电压；

工作温度：-50℃～50℃；

电机：220V/750W
