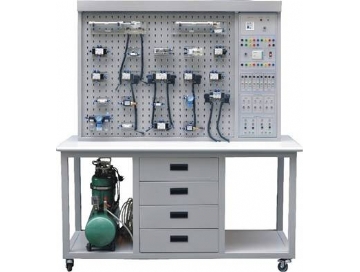

TRY-QYP01C型气动PLC控制实训装置

TRY-QYP01C型气动PLC控制实训装置

概述：气动PLC控制实验装置是根据《液压与气压传动》、《气动控制技术》等通用教材的内容要求，同时吸收了该专业广大师生的建议，经过精心设计及与可编程控制器（PLC）的完美结合,使气动原理与自动控制理论能得到有效的运用。该系装置除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程控制器（PLC）的学习及其基本应用实验等，是机电一体化专业理想的实验设备。

   该系统适应于大中专院校、职业学校机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》和《PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电和气动一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握气动元件的结构，气动回路的控制原理及设计方法等。还能通过实验，掌握PLC可编程控制器的功能，控制原理及编程技巧等。



主要参数：

实验设备外形尺寸：1200mm×700mm×1720mm

可编程控制器（PLC）：三菱FX1S-20MR三菱FX1N-40MR主机，（继电器输出型）。

电源：输入AC220V，输出DC24V/2A

电源：AC220V公称1容积：10L 额定输出气压：0.7MPa

 气动基本实验回路举例：

1、单作用气缸的换向回路

2、双作用气缸的换向回路

3、单作用气缸速度控制回路

4、双作用气缸单向调速回路

5、双作用气缸双向调速回路

6、速度换接回路

7、缓冲回路

8、二次压力控制回路

9、高低压转换回路

10、计数回路

11、延时回路

12、过载保护回路

13、互锁回路

14、单缸单往复控制回路

15、单缸连续往复动作回路

16、直线缸、旋转缸顺序动作回路

17、多缸顺序动作回路

18、双缸同步动作回路

19、四缸联动回路

20、卸荷回路

21、或门型梭阀的应用回路

22、快速排气阀应用回路

23、加载的闭锁回路

PLC控制的基本回路

1、出厂程序

2、单电磁铁的换向

3、双电磁铁的换向

4、两个单电磁铁的换向

5、单、双电磁铁的换向

6、三组电磁铁的换向

7、单电磁铁的延时回路

8、PLC控制的计数回路

9、流水灯

10、七段数码

11、PLC基本编程练习

 气动的应用系统

 1车门开关控制系统

2液面自动控制装置气动系统

§4-3带材移动中气动纠偏控制系统

4尺寸自动分选机气动系统

5气动震动装置气动系统气动

PLC气动教学设备配置清单

序号名   称型号数量备注

1实训桌 1张

2实训台 1台

3.PLC主机模块三菱FX1S-20MR1块

4电源模块 1块

5继电器控制模块 1块

6.PLC控制按钮模块 1块

7单作用缸QGX25ⅹ1001只

8双作用缸QGX25ⅹ1002只

9旋转气缸（透明） 1只

10三联件AC20001只

11减压阀（带压力表）AR20001只

12手动换向阀H210—081只

13单电磁换向阀（二位三通）常开3V210-81只

14单电磁换向阀（二位三通）常闭3V210-81只

15单电磁换向阀（二位五通）4V210-82只

16双电磁换向阀（二位五通）4V220-81只

17双电磁换向阀（三位五通）4V230-81只

18单气换向阀（二位五通）4A210—082只

19双气换向阀（二位五通）4A220—082只

20行程阀（机控）MOV—21只

21行程阀（按钮）MOV—31只

22行程阀（按钮带锁）MOV—3A1只

23或门型梭阀KV—082只

24快速排气阀QE—022只

25单向节流阀ASC-082只

26单向节流阀（装在缸体上）JSC6017只

27单向阀1/42只

28顺序阀（透明） 1只

29气容 1只

30消声器1/82只

31消声器1/41只

32三通（T型三通）Ø 64只

33三通（Y型减径三通）Ø 8—Ø 61只

34四通Ø 62只

35气管PU6ⅹ420米

36行程开关（装在缸体上） 4只

37编程电缆（适配器）三菱1条

38工具 1套

39气孔塞头Ø 610只

40气动实训说明书 1册

41三菱PLC编程软件、程序光盘1盘
