YLDLS-02B 电力系统微机变压器保护实验装置

电力系统微机变压器保护装置是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学内容，并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过实验，能进一步理解电力系统微机变压器保护的原理，并能掌握保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业变压器保护教学实验平台，而且可作为学生熟悉和掌握电力通讯规约和多种编程软件硬件和软件平台。本装置还配有RS-485/Modbus-RTU通信接口及上位机监控软件。

一、电力系统微机变压器保护装置的安全保护体系

 1. 总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。

 2. 控制屏电源由接触器通过起、停按钮进行控制。

 3. 屏上装有电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象，即告警并切断总电源，确保实验安全。

 4. 三相调压器原、副边均设有过流保护装置，相间、线间有过电流或直接短路时均能自动保护。

 5. 设有定时器兼报警记录仪（服务管理器），对违规使用的次数进行记录，为学生实验技能的考核提供一个统一标准。

二、电力系统微机变压器保护实验项目

 1. 系统正常运行及不平衡电流的测量实验

 2. 模拟变压器瓦斯保护实验

 3. 变压器的电流速断保护实验

 4. 微机变压器纵差动保护整定实验

 5. 变压器的二次谐波制动实验

 6. 变压器差动速断保护实验

 7. 三绕组变压器差动保护实验

 8. Y/Y-12双绕组变压器差动保护实验

 9. Y/△-11双绕组变压器差动保护实验

 10. 对比率制动特性的研究实验

 11. 双绕组变压器的过电流保护实验

 12. 三绕组变压器的过电流保护实验

 13. 变压器低电压起动过电流保护实验

 14. 变压器复合电压起动过电流保护实验

 15. 中性点直接接地运行变压器零序保护实验 16. 部分中性点接地运行变压器零序保护实验

 17. 双绕组变压器的过负荷保护实验

 18. 三绕组组变压器的过负荷保护实验

 19. Y/△-11双绕组变压器过电流保护实验—— 由学生自行设计考核

 20. Y/△-11双绕组变压器过负荷保护实验——由学生自行设计考核

 21. 双绕组变压器保护综合实验——由学生自行设计考核

 22. 三绕组变压器保护综合实验——由学生自行设计考核

 23.遥测、遥控、遥信实验

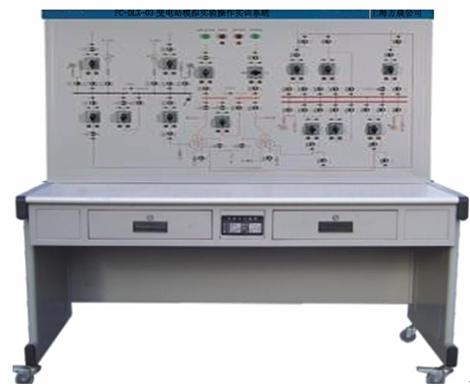

YL-DLX-03变电站模拟操作实训装置

变电所模拟实验操作智能实验系统是为满足变电，配电，供电专业学生实验实训而开发的一个变电所仿真系统。系统主结线具有二台三卷变压器，有三个电压级，是较为典型的常见的主结线系统。目的使学生能直接地动手进行仿真操作。系统采用的操作开关与变配电所基本相仿，尽量一致。为使学生能有一个亲历其境的现场感受，系统具有声、作报警提示等。使学生能够明了正确的电气投切操作，倒闸操作，旁路操作，备用电源手动操作。涵盖面广，聚实用、新颖位一体，可作为电力系统，发电，供配电，工厂供电等课程的实验训练，也可作为变配点值班电工，高压值班电工的职业培训与上岗实训的理想产品。学生经过实验、实训对电气运行规程有一个深入的理解。对操作规程的制定与执行对供电系统的运行安全防止认为操作事故的发生至关重要，必须不折不扣的执行会有一个深刻的认识。对今后的上岗能力将会有很大的帮助和提高。具有操作类型：

（１）单母分段的操作

１.  供配电线路的正常投切操作

２.  线路正常停用检修操作（线路停用）

３.  线路检修完毕恢复供电操作

４.  线路正常停用检修母线不停电，备用电源手动投入操作

５.  线路检修完毕恢复供电，备用电源退出运行操作

６.  线路故障继电保护模拟动作分闸，备用电源自投操作

７.  隔离故障点的操作

８.  线路停用母线失电，备用电源退出运行操作

（２）桥式接线操作

运行方式：一号线供－号变压器，二号线供二号变压器

１.  停线路停变压器操作

２.  停线路不停变压器操作（一线二变）

故障：停线路不停变压器操作（一线二变）

１.  一号线路供二号变压器运行，二号线路一号变压器停用检修操作

２.  二号线路一号变压器检修完毕恢复一号线路一号变压器，二号线路二号变压器运行的操作

３.  二号线路供一号变压器运行，一号线路二号变压器停用检修操作

４.  一号线路二号变压器检修完毕恢复一号线路一号变压器，二号线路二号变压器运行的操作

５.  一号线路故障改为二号线路供一号变压器二号变压器压缩的操作

６.  一号线路检修完毕恢复一号线路一号变压器，二号线路二号变压器运行的操作

７.  二号线路故障改为一号线路供一号变压器二号变压器的操作

８.  二号线路检修完毕恢复一号线路变压器，二号线路二号变压器运行的操作

９.  线路停用变压器不停电用手动投切备用电源操作

１０.  线路恢复供电，备用电源退出运行操作

１１.  变压器失电停用线路手动投切备用电源操作（视作出线）

１２.  变压器检修完毕恢复供电，备用电源退出运行操作（视作出线）

１３.  线路故障继电器保护动作分闸，别用电源自动投入隔离故障操作

（３）双母线带旁路

１.  线路不停用电倒母线操作

２.  线路停用电倒母线操作

３.  母线正常检修电倒母线操作

４.  母线检修完毕恢复运行操作

５.  母线故障倒母线操作

６.  母联开关故障倒母线操作

（４）旁路开关操作

１.  线路不停电线路开关计划检修旁路开关代出线操作

２.  线路开关出线端故障保护动作跳闸线路开关用旁路开关替代恢复供电操作

３.  旁路开关替代出线前的准备及旁路母线的充电操作

（５）变压器投切

１.  三圈变压器的投入与推出操作

２.  三圈变压器的停电检修操作

３.  检修变压器恢复运行操作
