YL-DLS-01A能继电保护综合实验系统,YL-01B电气控制及继电器保护实训装置

YL-DLS-01A能继电保护综合实验系统

一、能继电保护综合实验系统 主要配置

１.  微机差动保护装置，电磁式差动继电器

２.  三相双绕组变压器，三相调压器，交流接触器，中间继电器，负荷电阻器、

３.  电流继电器，时间继电器。

４.  电流互感器，电流表，标准安全型测试线，台体等。

二、能继电保护综合实验系统主要特点

１.  能继电保护系统装置由三相调压器，双绕组三相变压器，负荷电阻器，变压器微机差动保护装置，和电磁式差动继电器，电流继电器，时间继电器以及控制设备等集合为一体化的完整教学实验系统（装置），可实现变压器，差动保护，微机差动保护，变压器后备过电流保护及变压器零序过电流保护等多种保护实验，同时也能实现变压器的特性实验，如变压器接线方式，变压器绕组区分，变压器极性判别等多种特性实验。

２.  装置采用三相五线制，具有短路，过流，漏电流，外壳接地等多种安全保护措施。

３.  装置具有直观性，可测性，有利于锻炼学生的动手能力，便于学生计算分析。

４.  装置具有操作控制台，能使多名学生操作实验和记录。

５.  装置具有保护动作声音报警和灯光指示，可以帮助学生区分事故类型及事故范围。

６.  装置不仅可观测到变压器二测二次电流，同时也能观测到变压器二测一次电流，便于学生验证电流互感器变化实验。

７.  装置盘引出双线绕阻变压器，１２个抽头，学生能在不同接线方式下进行变压器保护实验。

８.  装置具有操作办法简便，安全，耐用等特点。

三、能继电保护综合实验系统 主要功能

装置能完成变压器保护的多种教学实验和多种综合性设计实验，也可做一些继电器特性实验，以及一些继电保护实验，有便于学生接线的二测二次电流接线端子，主要功能如下：

1.   学习验证电磁型电流继电器工作原理实验。

2.   学习验证电磁型差动继电器工作原理实验。

3.   学习验证数字型时间继电器工作原理实验。

4.   电流速断保护实验。

5.   电流二段式保护实验。

6.   零序电流保护实验。

7.   学习变压器接线方式组别区分，极性判别实验。

8.   学习变压器保护中ＴＡ的接线方式。

9.   差动回路接线正确性检验实验。

10.  微机保护的动作参数整定实验。

11.  电磁式差动继电器保护的动作参数整定实验。

12.   模拟变压器高、低压侧区内短路实验。

13.   模拟变压器高、低压侧区外短路实验。

14.   模拟变压器空载投入，观察励磁性材料涌流对继电保护影响实验。

15.   模拟变压器内部故障，微机差动保护实验。

16.   模拟变压器外部故障变压器后备保护实验。

17.  微机变压器主保护与变压器后备保护配合动作实验。

18.  改变微机变压器差动保护装置制动特性拐点，对差动保护动作影响实验。

19.   改变微机变压器差动保护装置二次谐波制动系数Ｋ２对差动保护动作影响实验。

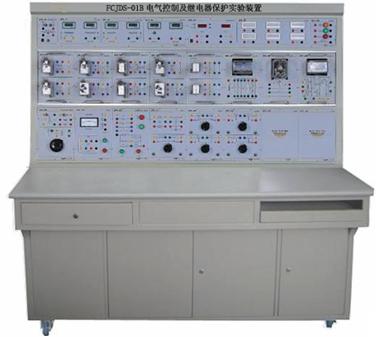

YL-01B电气控制及继电器保护实训装置

主要用途为电气工程及其自动化专业课程实验、课程设计、毕业设计、生产实习及某些研究课题提供实验条件。能完成下述实验：

1．继电器特性实验

电磁型电流继电器实验；

电磁型电压继电器实验；

信号继电器实验；

中间继电器实验；

负序电压继电器实验；

时间继电器特性实验；

整流型方向阻抗继电器特性实验；

整流型功率方向继电器特性实验；

差动继电器特性实验；

重合闸继电器实验。

2．继电保护实验及综合实验；

6~10KV线路过电流保护实验；

低电压起动过电流保护及过负荷保护实验；

复合电压起动过电流保护实验；

电压闭锁电流速断保护实验；

单侧电源辐射式输电线路三段式电流保护实验。

3．电气二次控制回路实验

重复动作手动复归中央音响信号装置实验；

重复动作自动复归中央音响信号装置实验；

具有灯光监视的断路器控制回路实验；

具有灯光和音响监视的断路器控制回路实验；

闪光继电器构成的闪光装置实验；

装设跳跃闭锁继电器的断路器控制回路实验。

4．自动装置实验

自动重合闸前加速保护实验；

自动重合闸后加速保护实验。

5．微机线路保护实验、综合实验

具有常规线路保护和微机保护两种功能；

模拟系统最大、最小、正常运行方式实验；

模拟系统短路运行方式实验；

模拟系统短路保护动作情况实验；

保护装置的动作电流动作电压检验及整定继电器动作电流电压实验；

保护装置的动作时间检验及整定继电器动作时间实验；

电磁式电流保护配合动作实验；

低电压闭锁电流保护装置的动作实验；

电流速断保护灵敏度检查实验；

三段式电流保护实验；

低电压闭锁速断保护灵敏度检查实验；

微机线路保护的多项实验；

最大、正常、最小运行方式对保护灵敏度影响实验；

常规电磁式保护与微机保护动作比较实验；

过流保护与三相自动重合闸装置综合实验；

低电压启动过电流保护与自动重合闸装置（后加速）综合实验；

复合电压启动过电流保护与自动重合闸装置（后加速）综合实验；

电压闭锁电流速断保护与自动重合闸装置（后加速）综合实验；

三段式电流保护与自动重合闸装置（后加速）综合实验；

过电流保护与自动重合闸装置（前加速）综合实验；

低电压启动过电流保护与自动重合闸装置（前加速）综合实验；

复合电压启动过电流保护与自动重合闸装置（前加速）综合实验；

三段式电流保护与自动重合闸装置（前加速）综合实验与考核。

6．微机／常规变压器保护实验

学习变压器保护中CT的接线方式；

模拟变压器正常运行方式实验；

模拟变压器短路实验；

微机保护的动作参数整定实验；

变压器差动保护中电流互感器接线正确性实验；

模拟变压器内部故障差动保护动作实验；

模拟变压器外部故障实验

改变制动特性拐点，对差动保护动作影响实验。

7．微机阻抗保护实验

整定阻抗保护动作值实验；

运行方式变化对阻抗保护影响的实验；

三段式保护动作配合实验；

重合闸实验。

二、技术参数

输入电源：380V±10% 50Hz

容量： <1.5KVA

工作环境：温度－10℃～＋40℃　相对湿度＜85%（25℃） 海拨＜400m
