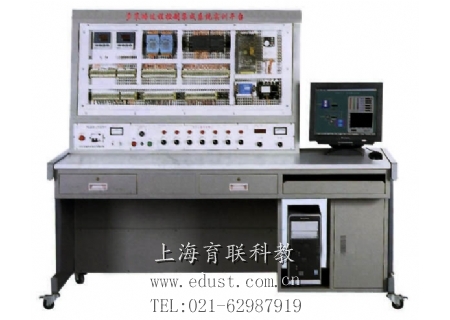

一、多策略过程控制集成系统实训平台 产品概述
多策略过程控制集成系统实训平台,学生通过使用本实训平台,能对多策略过程装备进行安装、调试、控制及设计等一系列过程实训,不仅加强了动手能力的锻炼,而且实现了对整个...随着科学技术的不断发展，现代工业生产中的自动化程度越来越高，控制策略趋于多样化，为了能够让学生更全面的掌握各种各样的过程控制策略，我们将各种常见控制器融合组成“YLPCJC-1型多策略过程控制集成系统实训装置”，能让学生对多策略的过程控制集成系统有深刻的认识，熟练掌握过程控制装备上位控制系统的安装、调试、控制及设计，从而对整个控制系统融会贯通，为将来走向工作岗位打下了坚实的基础。
二、系统特点学生通过使用实训平台，能对多策略过程装备进行安装、调试、控制及设计等一系列过程实训，不仅加强了动手能力的锻炼，而且实现了对整个控制系统全方位的认识，并能进一步让学生自己组合和设计各种不同的实训内容。多策略过程控制集成系统实训平台具有如下特点：
1.具有完善的人身安全保护功能和设备安全保护功能，确保实训的顺利进行
2.控制台采用网孔板敞开式的结构设计，使控制台更加直观，便于理解
3.控制系统包含：智能仪表控制系统、远程数据采集控制系统、西门子S7-200PLC控制系统等等
4.采用控制系统组合挂接及接拆线的形式提高学生动手技能
三、多策略过程控制集成系统 技术性能
1. 输入电压：单相三线～220V±10％ 50Hz
2. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3. 整体尺寸：179cm×72.5cm×156cm
4. 装置容量：＜3kVA
四、系统组成控制系统：
1. 电源控制部分
2. 漏电保护器：1个
3. 控制开关：若干
4. 仪表控制系统：1套
5. 远程数据采集模块：1套
6. 西门子S7-200PLC：1套
7. RS485/232转换器：1个
8. PC/PPI通讯电缆：1根
9.三菱变频器：1个，通过改变泵的转速来控制管路流量大小（被控对象中的电动调节阀同样可以对管路流量大小进行控制，电动调节阀与变频器可任选其中一种作为控制流量的执行器，也可以两种都选）
9. 单相调压模块：1套，控制锅炉电加热管的输入电压
10. 各种模块辅助安装件：若干
11. 各种电源线：若干被控对象：与“YLGCK-01B型 过程装备安装调试技能实训装置”配套使用五、实训项目实训装置的结构组成和系统认识仪表的认识 智能调节仪的认识远程数据采集模块的认识 S7-200PLC可编程控制器的认识 仪表的安装布线技能实训 智能调节仪的安装布线远程数据采集模块的安装布线 S7-200PLC可编程控制器的安装布线 仪表的使用 智能调节仪的使用远程数据采集模块的使用 S7-200PLC可编程控制器的使用 自动控制技能实训单回路与串级控制系统概述液位定值控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）管道流量定值控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）温度定值控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）液位与管道流量串级控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）加热水箱温度与流量串级控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制） MCGS工控组态软件组态和控制技能实训 实时数据库组态图形动画、报表、曲线、报警组态设备通讯组态脚本程序应用组态
