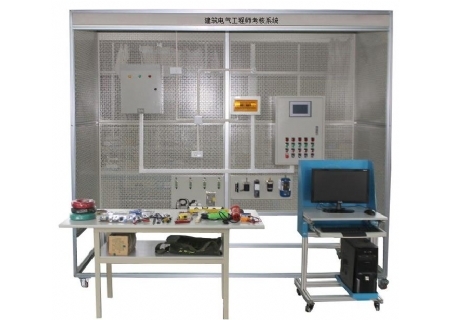

SHYL-DQ93C建筑电气安装与维修调试实训考核设备

SHYL-DQ93C建筑电气安装与维修调试实训考核设备

1、产品概述：

建筑电气安装与维修调试实训考核设备是根据国内工厂电气安装和室内电气安装等维修电工和建筑电气安装工实训鉴定要求开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气安装工、水电工、楼宇安装工等有电气实训要求的相关专业的作为公共实训平台使用。本设备反映了传统，现在运用的和即将运用的技术，实训人员可以学习到现代电气安装的技术。

本设备可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等，装置还包含有交流异步电动机。该系统每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题

2、设备设计依据的标准遵守：

《建筑电气工程施工质量验收规范》GB 50303-2002

《建筑工程施工质量验收统一标准》GB50300-2001

《电气装置安装工程低压电器施工及验收规范》

《建筑智能化系统工程实施及验收标准》

3、技术参数：

1)   工作电源：AC380±5％（三相五线）50Hz

2)   额定功率：≤0.8KW

3)   环境温度：－10℃ ～40 ℃

4)   相对湿度：≤85%

5)   安全保护：电流型漏电保护、过流短路保护、失压保护、隔离变压器保护

6)   产品结构外形尺寸：L2200×W1000×H2300mm,

7)   该设备主要由模拟房、双速电机模块、交流异步电机模块、电源电源箱模块、电气控制箱模块、工具配件组成。

8)   配有：三相交流异步电动机180W/380V；双速电机180W/380V。

9)   模拟房  整体用型材作骨架，中间用网孔板连接。网孔板用2mm厚冷轧板数控冲孔折弯后，表面静电喷涂；

10)     设备重量：200kg

4、产品特色描述：

 结合型：国家职业标准与技能竞赛标准的有机结合

 稳定性：设备元器件全部采用国内先进的知名品牌，稳定性高

多样性：设备采用钢制网孔板和钢制专用型材组接而成，采用开放式设计，设备对每个操作组配套一可移动式工具车和元件柜，设计实训内容多达100种以上。

8、实训项目

根据项目教学，主要完成以下工作任务：

1.基本电气安装技能训练实训

1.1  手动弯管器加工 PVC 管弯管实

1.2  切管实训

1.3  穿线管连接实训

1.4  明配管入盒实训

1.5  硬塑料穿线管与配电箱安装实训

1.6  硬塑料穿线管及管卡敷设实训

1.7  桥架侧壁式安装实训

1.8  敷设护套线实训

各种线材连接实训

1.10  配电箱、电气箱安装实训

1.12  各种电气元件的安装实训

1.13  Φ25PVC 暗管敷设实训

1.14  4025 线槽敷设实训

1.15  护套线敷设实训

1.16  各种管材敷设实训

1.17  白炽灯照明线路敷设实训

1.18  日光灯照明线路敷设实训

1.19  双控照明线路敷设实训

1.20  节能灯、插座线路敷设实训

1.21  吸顶灯控制线路实训

1.22  电机正反转控制线路实训

1.23  电机星三角控制线路实训

1.24  塑料电线管与塑料接线盒的连接实训

1.25  管卡固定实训

2.照明套件及动力配电实训

2.1  白炽灯照明电路的安装实训

2.2  日关灯电路实训

2.3  电度表原理与接线

2.4  家用照明线路的调试及故障排除实训

2.5  三相四线制电度表的直接接线实训

2.6  电压表、电流表安装电路实训

2.7  万能转换开关和电压表测量三相电压线路实训

3.电气控制实训

3.1  电机点动控制线路的调试与维修实训

3.2  三相异步电动机自锁控制电路实训

3.3  按钮联锁的三相异步电动机正反转控制电路实训

3.4  接触器联锁的三相异步电动机正反转控制电路实训

3.5  双重联锁的三相异步电动机正反转控制电路实训

3.6  接触器切换星形/三角形启动控制电路实训

3.7  按钮切换星形/三角形起动控制电路实训

3.8  时间继电器切换星形/三角形起动控制电路实训

3.9  定子串电阻降压启动自动控制电路实训

3.10  三相异步电动机降压启动及反接制动控制电路实训

3.11  三相异步电动机的顺序控制电路实训

3.12三相异步电动机的多地控制电路实训
