远程抄表系统实训装置,冷热源监控系统实训系统,变频恒压供水系统实训系统

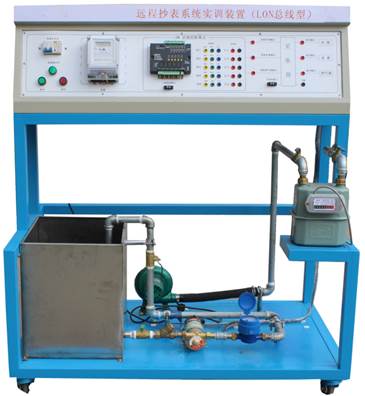

SHYL-Y4 远程抄表系统实训装置（LON总线型）

远程抄表系统实训装置（LON总线型）

一、远程抄表系统实训装置系统概述

自动抄表是指利用微电子和计算机网络、传感等技术自动读取和处理表计数据，将城市居民的用水、电、气信息加以综合处理的系统。

本实训装置数据采集器采用DDC模块，上位机软件采用力控组态软件，本装置是根据目前我国建筑电气、楼宇智能化专业实训内容精心设计的，通过对象系统可以完全模拟三表在现场中的各种收费及控制情景。

二、远程抄表系统实训装置系统特点

1. 抄表系统包含水表、电表、气表三种表计

2. 上位机软件采用力控组态软件

3. 采集器采用DDC模块

4. 可以与其它LON总线型装置组成网络

三、技术指标

1. 系统工作电压：单相三线～220V±5% 50Hz

2. 整机容量：＜3kVA

3. 外形尺寸：900mm×540mm×1290mm

4. 安全保护：具有漏电自动保护装置

四、远程抄表系统实训装置实训项目

1. 系统设备认识

2. 智能水表操作

3. 智能燃气表操作

4. 智能电表操作

5. 上位机软件组态

6. 抄表系统综合

五、基本配置

1. 电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）

(1) 交流电源（带有过流保护）：单相交流电 220V 50Hz

(2) 电源指示灯

(3) 电源指示仪表

2. 豪华型电脑桌（铁质双层亚光密纹喷塑结构）

桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定，有利于实训室布局。

3. 水表、电表、气表

三表输出信号均为脉冲信号，分别完成对用水量、用电量及用气量的计量。

4. 采集器

采集器采用DDC模块，通过抄表程序，可以自动计量三表数据，并且可与其它LON总线型装置组成网络。

5. 上位机软件

上位机力控组态软件可以显示采集器计量的数据并显示三表脉冲。

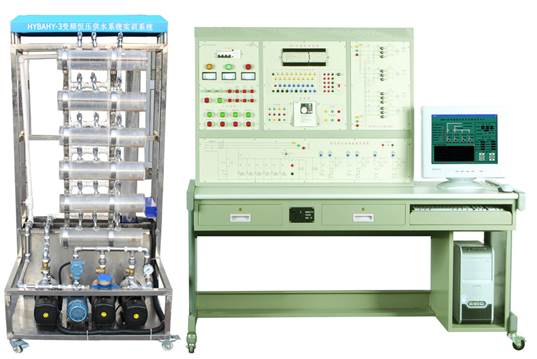

SHYLBA-3 变频恒压供水系统实训系统

SHYLBA-3变频恒压供水系统实训系统

一、系统概述

“SHYLBASHYL-3型变频恒压供水系统实训装置”集PLC、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活供水系统（实物模型），控制平台两大部分组成，包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。控制平台采用PLC+变频器的开放式控制结构，可以完成多种模式下的楼层恒压供水实训实训，为教学研究变频恒压供水技术提供一个开放的操作平台。它是一款适合于大学及中、高职院校电气自动化、楼宇自动化、建筑电气、智能建筑等专业的综合型实训设备。

二、系统特点

1. 控制平台采用PLC+变频器的开放式控制结构，提供组态软件和PLC开发环境，可以让学生自行设计控制方案，灵活性强。

2. 控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制。

3. 控制系统能模拟真实的给水系统，有自动控制和手动控制两种控制方式，当自动控制失效时，系统由手动控制方式运行。

4. 控制对象全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟六层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统由四台水泵构成，其中两台常规变频循环泵，一台休眠小泵，一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能够生动模拟大楼给排水系统的典型结构。

三、技术参数

1. 输入电源：三相四线～380V±10% 50Hz

2. 环境温度：+4℃～+45℃

3. 装置容量：＜5kVA

4. 外形尺寸：控制屏1620mm×805mm×1590mm，控制柜900mm×760mm×1960mm

5. 安全保护：具有漏电自动保护装置

四、实训项目

1. 控制屏结构认识与调试

2. 单泵控制变频恒压供水

3. 双泵切换变频恒压供水

4. 生活水系统静态压力控制

5. 生活水系统动态压力控制

6. 生活水系统的分时控制

7. 夜间休眠模式下的供水

8. 消防状态控制

9. 综合控制系统

五、基本配置

1. 电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）

(1)交流电源（带有过流保护）：三相交流电 380V 50Hz

(2)三相电源指示灯

(3)三相电源指示仪表

2. 楼宇实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和固定调节机构，便于移动和固定。

3. PLC

PLC采用西门子CPU224XP系列控制器，提供了PLC开发环境，可以让学生自行设计控制方案。

(1)生活供水管网的恒压供水

(2)可实现以天为周期的定时控制压力控制，以适应供水压力变化的需求

(3)夜间可启动休眠小泵运行实现最大限度节能，实现小流量下的生活供水

(4)火警状态，可自动启动消防泵，完成消防模式下的恒压供水

(5)可实现带上位机系统的PID控制

4. 手动控制装置

控制系统采用手动控制和自动控制两种控制方式，手动控制器在实际工程应用中具有十分的重要性，在该装置当中加入该装置具有如下作用：

(1)在自动控制器失效的状态下，手动控制系统可以保证系统的可靠运行

(2)在系统投入自动控制前，可用手动控制器检验动力线路和动力设备的运行工况，可靠保护PLC和变频器设备

5. 恒压供水模型

供水模型全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟六层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统由四台水泵构成，其中两台常规变频循环泵，一台休眠小泵，一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能生动模拟大楼给排水系统的典型结构

6. 监控软件

配备监控系统软件,可以实现对供水过程的全监控。实现控制系统的参数整定和状态分析。提供组态软件，可以让学生自行设计监控界面。

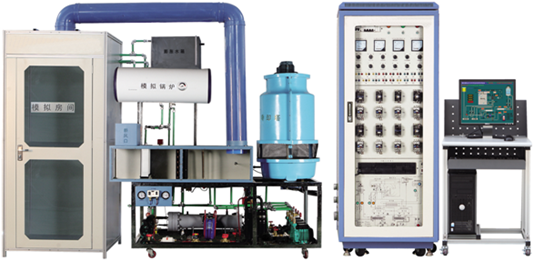

SHYL-31B冷热源监控系统实训系统

SHYL-31B冷热源监控系统实训系统

“SHYL-31B冷热源监控系统实训系统”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，按照职业及本科院校的教学和实训要求研发的产品。本装置将中央空调微型化，同时保持整个中央空调系统的完整性和合理性。本实训台能单独演示中央空调夏天制冷、冬天制热循环。

该装置适合高等职业院校、中等职业学校及本科院校的机电技术应用、电气运行与控制、电气技术应用、制冷空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。

一、装置特点

1. 控制器采用西门子工业控制器S7-200可编程控制器，拥有成熟的专业技术和广阔的市场背影，产品紧贴实际应用和先进技术，实用性强

2. 控制平台有热过载保护、过流保护、漏电保护、接地保护等多重保护机制

3. 控制系统能体现真实的供水系统，有自动和手动控制两种方式，当自动控制失效时，系统由手动控制方式运行

4. 控制对象采用不锈钢、铝型材等组成，保证不生锈、不易老化；模拟现实生活中的大厅和房间，动力系统由专用水泵构成，其中2台冷却水水泵、1台换热水泵、2台冷冻水水泵，能够实现给模拟大厅和模拟房间制冷和供暖的水系统循环。

二、技术参数

1. 输入电源：三相五线～380V±10% 50Hz

2. 制冷剂/用量：R22 2kg

3. 风机盘管：350m3/h

4. 外形尺寸：00cm×200cm×210cm

5. 冷却循环水泵：38L/min 扬程10米

6. 冷冻循环水泵：38L/min 扬程10米

7. 供热循环水泵：38L/min 扬程10米

8. 模拟锅炉：功率：1500W 容量：60L

9. 系统保护：具有高低压力、过热保护装置

10. 安全保护：具有电压型、电流型漏电保护装置，安全符合国家标准

三、系统组成

实训装置由电气控制柜、实训对象、模拟房间、模拟大厅、测量仪表等组成：

1. 电气控制柜

采用铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到指示仪表、操作旋钮、PLC控制器、系统流程图、执行部件工作指示、

交流接触器及热保护器等控制元件。共分为三层铁质面板，最上面层为电网电压指示、压缩机电流指示、水泵电流指示、带灯保险丝、操作旋钮及温度指示。第二层为PLC控制器及系统流程图，PLC控制器采用西门子224主机、EM231模拟量扩展模块、EM223数字量扩展模块、对应执行部件

工作状态指示灯等组成。最下面层为执行器件，主要由交流接触器、过热保护器组成，分为主回路以三相四线380V电压为主，控制回路以交流220V电压为主。

2. 实训对象

实训对象采用不锈钢钢架制成，系统由制冷机组、冷却水系统、媒水水系统、供暖系统等组成。

1) 制冷机组：包括1台3匹旋转式压缩机、壳管式冷凝器、干式蒸发器、储液罐、内平衡式热力膨胀阀、干燥过滤器等组成，管路中还设有操作手阀、高低压力控制器、压力表等实训所必需的部件；此外，管路中设有视液镜可观察制冷剂状态；同时设有明显的颜色标识，高压管路部分为红色标识，低压管路部分为蓝色标识，并套有保温材料。

2) 冷却水系统：包括1台3T玻璃钢冷却塔、2台冷却水泵（1台常用、1台备用）、水流开关、Y型过滤网、闸阀、单向阀等组成。

3) 媒水水系统：包括2台媒水水泵（1台常用、1台备用）、分水器、集水器、电磁阀、水流开关、Y型过滤网、闸阀、单向阀等组成。

4) 供暖系统：包括1台电加热水器、1台换热水泵、1套板式换热器、Y型过滤器、安全阀等组成。

3. 模拟房间　

模拟房间采用30×30工业铝型材和铝塑板组装而成，模拟房间外型尺寸为100cm×100cm×215cm，房间内部安装有数显温度控制控器、卧式暗装式风机盘管、铝合金百叶风口等组成。

4. 模拟大厅

模拟房间采用30×30工业铝型材和铝塑板组装而成，模拟大厅外型尺寸为100cm×200cm×215cm，房间内部安装有数显温度控制控器、新风处理系统（卧式暗装式风机盘管、铝合金百叶风口、电动风量调阀、回风口、新风口等组成。

5. 测量仪表

1)电气控制柜监测仪表参数：交流电压表量程0～450V；交流电流表量程0～30A；交流电流表量程0～5A。

2)制冷系统监测仪表参数：耐震真空压力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低压力控制器：高压0.8～3.0Mpa、低压0.1～0.4Mpa。

3)媒水水系统监测仪表参数：径向压力表量程0～0.16 Mpa

四、实训项目

1. 中央空调的硬件设备的孰悉

2. 中央空调的启动、运行、调试技术的实训

3. 中央空调运行工作情况、运行参数检测分析

4. 中央空调控制原理的认识

5. PLC可编程控制器编程

6. 数据采集技术的应用

7. 组态技术应用

8. 网络技术的应用（远程控制）

9. 传感器及变送器安装和使用

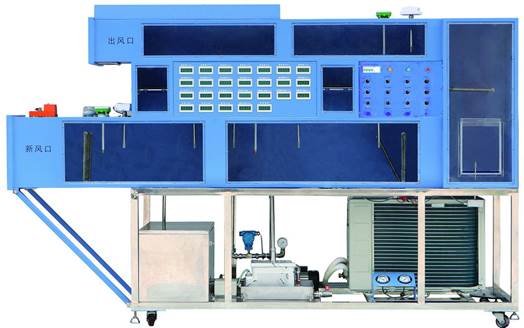

SHYLKQ-1型供暖与通风系统实验装置

一、概述

“SHYLKQ-1型中供暖与通风系统实验装置”是依据目前国内建筑电气、楼宇智能化专业的相关教学内容精心设计的综合实验装置。该装置结合当前安防领域的先进技术，从教学实验需求的角度出发，以工程化的设计理念完整地实现了全空气中央空调调节系统的工作过程。

二、系统特点

1. 综合性：采用国内独有的二次回风系统，在同一实验台上能模拟八种制冷工况

2. 工程化：整套控制系统大部分采用工业现场实际应用部件

3. 开放性：装置采用透明化、开放式设计，学生能够直观清晰的了解整个装置的工作过程

4. 安全保护：设有电流型漏电保护装置，实验强电连接导线及插座采用手枪插式全封闭结构，使用方便可靠，杜绝触电

5. 采用空气预加热系统能在冬季模拟夏季工况

三、技术参数

1. 输入电源：三相五线 380V±10% 50Hz

2. 整机容量：≤4.5kVA

3. 工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

四、系统组成

中央空调系统由实验台、制冷机组、制热系统、加湿装置、空调箱（风道）、冷冻水系统、测量仪表（包括温湿度传感器及风速传感器）、电气控制系统、模拟热源等组成。

1. 实验台

采用不锈钢底架、风道和模拟房间为铁质双层亚光密纹喷塑结构，有机玻璃封板，实验直观清晰。

2. 制冷机组、制热机组

采用1.5P热泵空调的室外机组和盘管蒸发器，组成冷源和热源，对煤水进行冷却。

额定电压：AC220V

制冷/制热额定输入电流：5.0A/5.6A

制冷/制热额定消耗功率：1.10kW/1.21kW

制冷量3200W、制热量4350W

3. 加湿装置

采用1.6升PTC加湿气、蒸汽软管和蒸汽喷头组成。

额定功率：1.2kW

蒸汽喷管（φ10）

4. 冷冻水系统

整个供水系统的动力源为磁力驱动泵，由制冷系统将水箱的水温制冷/制热，再由水泵打到表冷器中，通过表冷器与空气进行交换，水又回到水箱，实现了循环使用。

5. 测量仪表

有七组温湿度传感器、三组风速传感器和一组流量传感器及显示仪表组成。

5.1温湿度传感器：

安装方式：管道式

温度测量范围：-20℃～+60℃

测量误差：±0.5℃

湿度测量范围：0～100%

测量误差：± 3%

探头工作温度-40℃～+120℃

5.2风速传感器

安装方式：管道式

测量范围：0～10m/s、0～15m/s、0～20m/s

探头长度200mm

探头工作温度-25℃～+50℃

5.3涡轮流量变送器

测量范围：0.2～1.2m³/h

压力：6.3MPa

6. 电气控制系统

电气控制由手动控制，如加热器的电源、送风机电源、制冷/制热的启动等，并带有相应的指示。

6.1 DDC控制模块

HW-BA5201

工作电压：DC24×(1±10%)V或AC17V，允许范围：AC14.45V～18.7V

工作电流：500mA

网络：协议：LONTALK；通讯介质：双绞线（推荐使用：Keystone LonWorks 16AWG(1.3mm) Cable）

I/O 数量：11个UI，4个DO，2个UO，2个AO

HW-BA5202

工作电压：DC24×(1±10%)V或AC17V，允许范围：AC14.45V～18.7V

工作电流：500mA

网络：协议：LONTALK；通讯介质：双绞线（推荐使用：Keystone LonWorks 16AWG(1.3mm) Cable）I/O 数量：11个UI，7个DO

6.2 LON通讯适配器

型号：PCLTA-20

6.3 三维力控组态监控软件

加密锁点数：768点

6.4 三菱变频器

工作电压：AC220V

功率：0.4kW

7. 空气处理系统

空气流程由左边的新风进口进风，经过空气过滤器对新风进行过滤，然后经换热器进行冷热交换，再经过加湿装置和风机，从左下角送到模拟房间，最后由模拟房间左上角送出房间，由排风口排出。同时，还设有一次回风、二次回风。所有风门均为电动调节机构，通过调节旋钮可控制其开度大小。

五、实验项目

1. 封闭式系统冬季运行工况

2. 封闭式系统夏季运行工况

3. 直流式系统冬季运行工况

4. 直流式系统夏季运行工况

5. 一次回风系统冬季运行工况

6. 一次回风系统夏季运行工况

7. 二次回风系统冬季运行工况实验

8. 二次回风系统夏季运行工况实验

9. 简单回路的程序设计

10. 制冷系统控制

11. 控制器编程

12. 监控系统设计组态

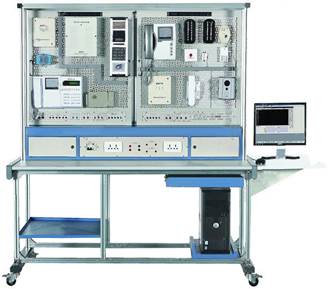

SHYLLYBM-2型建筑智能化实训系统考核平台

（含3套实训操作架、电脑）

建筑智能化实训系统考核平台

一、产品概述

“SHYLLYBM-2型建筑智能化实训系统考核平台”是根据职业院校和职业教育培训机构培养智能建筑和物业管理相关专业人才的需求设计出来的一款适合于智能楼宇管理员职业工种的培训考核设备，根据考核要求可灵活配置楼宇自动化5A系统实训单元。

本系统根据智能建筑行业楼宇自动化的工程特点，在接近工程现场的基础上，针对实训教学进行了专门设计，具有消防报警联动、对讲门禁、安防、视频监控、智能一卡通、智能家居、远程抄表、综合布线等典型系统单元，包含了计算机技术、网络通信技术、综合布线技术和DDC控制等技术，强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。

二、产品特点

1. 系统采用模块化形式，可自由放置于实训台架上

2. 模块采用网孔板为底板，板上元件可随意拆装

3. 可进行单个部件的认识操作和使用，也可进行系统的接线、调试和维护

三、系统组成

(一) 火灾自动报警及消防联动控制单元

1.系统概述

该系统控制部分全部采用实物，控制对象采用简单模型,采用主流消防系统中常用的各种火灾探测器（感温型和感烟型）的参数变化来进行火灾报警，系统采用总线结构和带联动功能的火灾报警控制器，配套消防电话系统及消防广播系统，可进行消防报警及联动模拟、消防事故广播、消防电话、地址编码、编程设定等实验和实训。

2.主要配置

系统包含了以下五个模块

主机控制模块包含的部件有：火灾报警控制器、总线隔离器、编码器等。

探测报警模块包含的部件有：智能差定温感温探测器、普通点型光电感烟探测器、编址接口模块、终端器、火灾显示盘、火灾声光警报器、编码手动报警按钮、编码消火栓报警按钮、警铃、模拟压力开关、模拟水流指示器等。

广播电话模块包含的部件有：总线制编码消防电话专用模块、消防电话插座、总线制编码消防广播模块、总线制固定式消防电话分机、总线制移动式消防电话分机、壁挂式广播音箱(3W) 等。

联动控制模块包含的部件有：编码单输入模块、编码单输入/单输出模块、编码双输入/双输出模块、模拟主备喷淋泵、模拟主备消防泵、模拟排烟风机、模拟正压风机、模拟卷帘门、模拟电梯迫降、模拟非消防电切换等。

广播电话主机模块包含的部件有：智能总线制消防电话主机、CD录放盘、150W广播功率放大器、广播分配盘等。

(二) 对讲门禁及室内安防控制单元

1.系统概述

该系统集可视对讲门禁系统和常用的多种室内外安防设备于一体，通过统筹管理，可实现室内外（可视或非可视）对讲功能，该系统采用实际智能小区工程的全套对讲门禁及室内安防设备，实现了单住户、单大楼多层多住户、单小区多大楼多层多住户的模块关系，系统稳定可靠，结构合理清晰，能进行各种模拟门禁控制系统操作演示、系统的设置、线路设计等实验和实训。

2.主要配置

住户模块包含的部件有：门前铃、免提式室内分机、普通壁挂室内分机、可燃气体探测器、紧急求助按钮、门磁、红外探测器、光电感烟探测器、声光报警器等。

包含的部件有：编码式室外主机、室外主机分配器、联网器、层间分配器、电控锁头等。

小区模块包含的部件有：编码小区门口机、管理中心机、联网器、电控锁等。

(三) 防盗报警单元

1.系统概述

该系统结合了当前安防市场中防盗的最新技术，采用世界知名的德国BOSCH安防报警系统，具有有线报警、无线报警和系统布撤防功能，系统成熟稳定，实验内容丰富。该系统还包含了电话拨号器和声光报警器两种联动设备，为实验教学和研究防盗报警技术提供了良好的教学与研究平台。

2.主要配置

该模块包含的部件有：八防区大型报警主机、液晶键盘、多路总线驱动器、六防区报警主机、对射探测器、红外探测器、无线接收器、无限门磁、电话拨号器、门磁、紧急按钮、幕帘探测器、声光报警器等。

(四) 闭路电视监控单元

1.系统概述

该系统结合当前闭路电视监控及周边防范系统的技术要点，采用市场主流优质监控设备，并且实现与周边防范系统的联动功能，系统稳定可靠，结构合理清晰，可为实训提供更多有利条件。

2.主要配置

该模块包含的部件有：自动光圈镜头、半球摄象机、红外摄象机、一体化摄象机、普通摄像机、万向云台、云镜控制器、解码器、嵌入式硬盘录象机、监视器、拾音器、红外探测器、紧急按钮、声光报警器等。

(五) 智能一卡通单元

1.系统概述

该系统是根据智能楼宇自动化专业一卡通实训课程要求设计的一套综合实训系统，实训系统结合当前智能一卡通系统发展趋势和最新技术，在一套软件上，全面实现了包括门禁、考勤、巡更、消费在内的一卡通系统功能。系统稳定可靠，结构清晰，可为实训提供更多有利条件。

2.主要配置

该模块包含的部件有：门禁读写控制器、磁力锁控制器、电插锁、出门按钮、智能考勤机、台式收费机、便携式巡更器、巡更点、通讯转换器、实训接口板、门禁管理软件、考勤管理、收费管理软件、巡更软件等。

(六) 智能巡更管理单元

1.系统概述

该系统是根据智能楼宇自动化专业一卡通实训课程要求设计的一套实训系统，目前，为保证智能建筑的安全，加强对保安人员的保护和管理，在智能建筑各区域重要部位安装巡更点，巡更人员携带巡更记录器（巡更棒、巡更器等），按指定的路线和时间到达巡更点并进行记录，管理人员将记录信息传送到巡更管理中心，检查保安巡更人员的工作情况，实现人防和技防的结合，保证日常生产生活。

2.主要配置

该模块包含的部件有：接触式巡更巡检器、通讯座、信息钮、地点托、人员托、非接触式巡更巡检器、通讯线、充电器、巡更软件等。

(七) 智能家居单元

1.系统概述

该系统提供了一个智能家居控制和管理平台，学生可以在实训设备上自己动手实现系统的布线、设备安装、系统调试等功能。系统结合当前智能家居的发展现状，全面实现智能家居系统控制功能。

2.主要配置

该模块包含的部件有：触摸屏、系统控制主机、灯光控制模块、电源插座模块、空调控制模块、窗帘控制模块、电脑接口模块、无线接收模块、简易遥控器、彩色门口机、电动窗帘、导轨、门磁、紧急按钮、射灯等。

(八) 三表远传自动计量单元

1.系统概述

该系统是根据智能楼宇自动化专业智能小区实训课程要求设计的一套实训系统，三表远传自动计量系统改变了以往人工抄表、入户抄表的传统方式，采用数字化技术和计算机管理的方法，对电表、水表、燃气表等实行数据采集，不仅为物业管理提供了方便，也避免了不法分子冒充抄表人员进入民宅的可能，为住户提供了安全保障。该系统根据智能楼宇自动化专业的实训内容精心设计的综合实训系统，结合当前远传抄表自动计量技术的实际情况，全面实现电表、水表和燃气表的远传计量和科学管理功能。

2.主要配置

该模块包含的部件有：脉冲电度表、脉冲水表、脉冲燃气表、采集器、集中器、通讯转换器、抄表修正软件、力控组态软件等。

(九) 综合布线系统

1.系统概述

该系统反映了综合布线的工作区子系统、水平布线子系统、垂直干线子系统、楼层设备间子系统、管理子系统和建筑群子系统，并可通过计算机网络系统实现与外部的信息交换。

2.主要配置

该模块包含的部件有：标准配线柜、超五类非屏蔽RJ45插座模块、超五类24位RJ45配线架、理线环、光纤分线盒（12芯）、单用110型接线工具、5对110型接线工具、单用压线钳、交换机、光纤收发器、电脑线缆测试仪、单口面板、双口面板、超五类跳线、电话线、光纤跳线等。

(十) 中央空调单元

1.系统概述

能进行各种空调系统控制操作的演示、DDC控制器的操作与编程、新风机控制、温、温度传感器的安装与连接、水阀门驱动器的安装与连接、风门驱动器的安装与连接、压差传感器的安装与连接、防冻开关的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。

2.主要配置

空调系统包括空气处理设备、空气输送设备、空气分布装置、冷源和热源、自动控制装置。

(1)检测功能：监视风机电机的运行/ 停止状态；监测风机出口空气温、湿度参数；监测新风机过滤器两侧压差；监视新风阀的开/ 关状态。

(2)控制功能：控制风机的动/ 停；控制空气—热水换热器水侧调节阀,使风机出口温度达到设定值；控制干蒸汽加湿器阀门，使冬季风机出口空气温度达到设定值。

(3)护功能(对寒冷地区而言) ；冬季当某种原因造成热水温度降低或热水停止供应时,应关闭风机，并关闭新风阀门，以防机组内温度过低冻裂空气—水换热器；当热水恢复正常供热时,应能启动风机,打开新风阀,恢复机组正常工作。

(4)集中管理功能；智能大楼机组附近的DDC 控制装置通过现场总线与相应的中央管理机相连，于是可以显示各机组启/ 停状态，送风温、湿度、各阀门状态值；发出任一机组的启/ 停控制信号，修改送风参数设定值；任一新风机组工作出现异常时,发出报警信号。

(十一) 智能照明单元

1、系统概述：

照明监控系统”是根据目前智能楼宇自动化专业的课程精心设计的综合实训系统，结合当前智能照明系统的根本技术要点，采用市场上主流的照明全套设备根据实训内容的灵活配置，采用模块化设计，系统可靠稳定，结构合理清晰，可为示教与实训创造更多有利条件。

“照明监控系统”包括三个部分：办公室的照明监控、公共区域的照明监控和景观区的照明监控。三个系统设计在同一模块内，最大限度的利用了系统资源，使模块设计更加合理、优化，功能更加齐全。通过和其他模块的配合使用，可以组合出不同的实训项目。

2、设备配置：

该模块包含的部件有：照明监控主机；照明监控模块（液晶显示）；智能动静探测器；智能光照度探测器；移相控制器；移相控制器控制模块；可控硅控制器；区域灯光场景模拟；时间实训演示控制器；PC转换接口；编程接口和灯具

(十二) 智能楼宇供配电及照明实训单元

1、系统概述

该平台配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的教学实训，可以模拟智能楼宇中的照明供电控制系统。让学生了解楼宇中配电系统的基本结构，熟悉供配电监控系统，掌握供配电系统在楼宇自动化系统中的应用，可用于学习普通照明电路的安装调试、认识智能楼宇整体控制构架、了解LON现场总线采集控制系统结构，掌握WebAccess网际组态软件的应用、智能照明控制方案的实现等。

该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的实训教学要求，适用于各类职业教育培训机构的教学。

2系统特点

(1) 供配电系统和照明系统可实现实时调度运行

(2) 采用DDC采集控制模块实现对电力系统中各类数据的采集与控制

(3) 采用先进LonWorks总线通信协议组网

(4) 配备上位机监控系统，可实时监控供配电网络结构，分析和打印各类电量数据，还可监控照明系统，控制照明线路

(5) 训装置的设备采用模块式，方便学生了解现场设备

3装置组成

实训平台由基于LON Talk协议的采集控制器组成网络，整个系统由LonWorks网络适配器、LonWorks采集控制器、模拟照明配电盘、模拟照明灯具、能源计量电度表、电压电流传感器、及WebAccess网际组态软件等组成。

其主要设备包含：实训模块、LON网络适配器、LON数据采集控制器、模拟照明配电盘（含指针表计、控制开关）、电压传感器、电流传感器、能量计量电度表（单相、三相）、模拟照明灯具、空气开关、接触器、照明控制开关、WebAccess网际组态软件等。

(十三) 系统集成系统

一、系统概述

网络化是智能楼控系统的一个重要发展方向，而基于LONWORKS总线的楼控网络系统是目前智能建筑发展的一种主流，2006年LonTalk协议成为中国国家标准化指导性技术文件GB/Z 20177.1-2006。为更好地满足智能楼宇教学的需要，与美国埃施朗和国内相关厂家进行合作，推出了一系列基于LON总线的智能楼宇教学实验装置。“SHYLBCZX-2型现场总线楼宇综合控制系统”是此类系列产品之一。它具备IBMS系统两级网络和三层管理(控制)的典型结构，即采用现场总线网(Lonwalks信道)和由B/S结构构成的局域网两级网络结构，现场（DDC）控制、过程管理（服务器）、远程客户管理三层管理结构。

二、系统特点

1.各子系统基于DDC模块和LON总线实现现场总线控制，技术性强

2.具备IBMS系统中两级网络和三层管理(控制)的典型结构，代表性强

3.对于控制器使用Lontalk协议的所有子系统都可以方便于集成到该系统中来，开放性强

三、技术参数

1.输入电源：AC220V±15%，50Hz

2.环境温度：-20℃～+45℃

3.装置容量：＜1kVA

4.外形尺寸：600mm×600mm×1290mm

5.安全保护：具有漏电自动保护装置

四、主要配置与参数

1. 控制柜

控制柜由电源开关、电源指示、电压指示仪表、保险丝、LonWorks/IP服务器、交换机等部件组成，可完成IBMS系统网络集成功能。

2. 监控软件

配备IBMS监控系统软件,可以实现对中央空调、供配电、抄表、安防等系统的全监控；提供相关组网和组态软件，可以让学生自行设计网络系统和监控界面。

3. 豪华型电脑桌

桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动

4. i.LON100 Internet服务器

i.LON100 Internet服务器是一个高性能的网络接口，用于连接LonWorks 网络到企业IP网络或者Internet。它有LonWorks、ModBus、M-Bus、数字量的I/O等多种丰富的设备接口，其中数字量I/O包含了2路脉冲输入（M1、M2）、2路开关量输入（Input1、Input 2）和2路开关量输出（Out1、Out2），从而很容易地将现场设备连接到i.LON100，并使这些设备的数据有效地应用到企业IP网络和Internet。i.LON100内置有时序调度、报警和数据记录等功能模块，用户可以使用其内置的网页接口存取和访问这些应用，本系统正是通过i.LON100的时序调度功能，实现对照明子系统的时序控制。

五、实验项目

IBMS系统实验

(1) 系统结构与设备认识

(2) DDC模块的开发使用

(3) LON网络开发应用（LON网组建）

(4) B/S网络开发应用（B/S网络组建）

子系统实验

(5) 根据集成系统中的不同子系统可以完成相关实验项目。

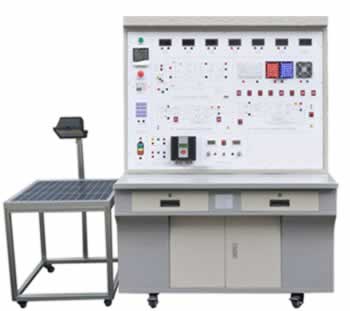

SHYL-TY23 太阳能电源技术及其应用实验设备

一、太阳能电源技术及其应用实验设备描述：

太阳能光伏发电具有无枯竭、无公害、资源分配广泛等优点。在太阳能路灯、太阳能草坪灯、太阳能庭院灯等以及通信和工业中应用的微波中继站、光缆通信系统、水文观测系统、气象和地震台站等中得到了广泛的应用。

太阳能电源技术及其应用设备”主要是针对职业院校实验教学需求研制，帮助学生理解太阳能光伏发电原理，学习工程应用技能。
