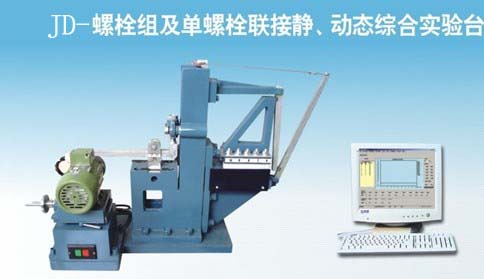

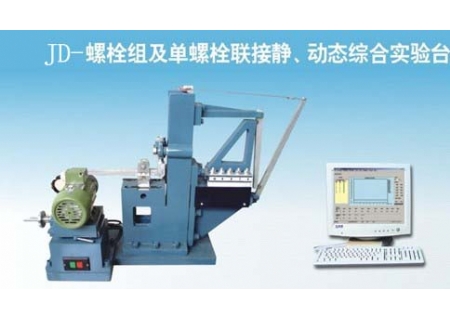

螺栓组单螺栓连接静、动态连接试验台
实验目的：
（一）螺栓组试验
（1） 了解托架螺栓组受翻转力矩引起的载荷对各螺栓拉力的分布情况。
（2） 根据拉力分布情况确定托架底板旋转轴线的位置。
（3） 将实验结果与螺栓组受力分布的理论计算结果相比较。
（二）单个螺栓静载试验
了解受预紧轴向载荷螺栓联接中，零件相对刚度的变化对螺栓所受总拉力的影响。
（三）单个螺栓动载荷试验
通过改变螺栓联接中零件的相对刚度，观察螺栓中动态应力幅值的变化。
主要功能及特点：
（1） 该实验台为螺栓组及单螺栓的组合实验台，同时具有螺栓组静态实验及单螺栓静、动态实验组合功能。一台实验台可完成二种实验台的实验功能。
（2） 能进行螺栓静动态受力、变形、刚度、轴向载荷、预紧拉力等实验。
（3） 专用测试分析软件能对螺栓静动态进行相关的检测，并能对比实测和仿真曲线，曲线可打印。
（4） 专用测试分析软件具有多媒体教学功能，学生可通过软件中的实验说明自主进行实验，并通过软件进行试验报告的编辑。
主要技术参数：
（1） 电机转速：1400r/min
（2） 电阻应变片阻值：R=120灵敏度系数K=2.5
（3） 螺栓组试验螺栓： M12 10个
（4） 试验单螺栓： M12 1个
（5） 工作载荷加载吊耳 1个
（6） 交流单相异步电动机功率：P=90W
（7） 电 源：220V交流/50HZ
（8） 外形尺寸：900×350×650(mm)
（9） 重 量：85kg
