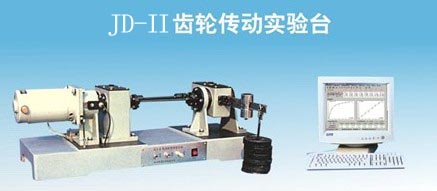

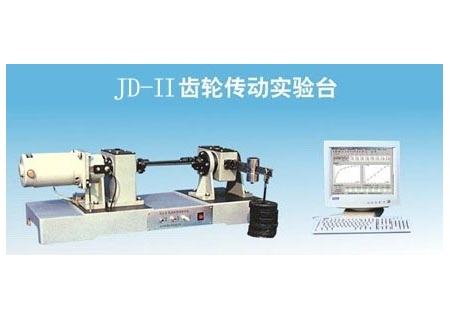

齿轮传动实验台
实验目的：
（1）了解封闭功率流式齿轮实验台的基本原理、特点及测定齿轮传动效率的方法。
（2）通过改变载荷，测出不同载荷下的传动效率和功率。输出T1-T9关系曲线及η－T9曲线。其中T1为轮系输入扭矩（即电机输出扭矩），T9为封闭扭矩（也即载荷扭矩）。η为齿轮传动效率。
（3）具有网络通讯口 联接本公司开发出来的多机通讯转换器，用一台PC机连接成一个小系统的局域网络实验系统。可大大提高实验室计算机的使用效率，使实验室工作向智能化、网络化发展。
主要技术参数：
（1） 直流电机转速：0～1100r/min
（2）最大封闭功率：P8=1500W
（3）速 比：i=1
（4）试验齿轮模数：m=2
（5）齿 数：Z4=Z3=Z2=Z1=38
（6）最大封闭扭矩：TB=15NM
（7）中心矩：A=76mm
（8）电机额定功率：P=300W
（9）电 源：220V交流/50HZ
（10）外形尺寸：900×550×300(mm)
（11）重 量：90kg
