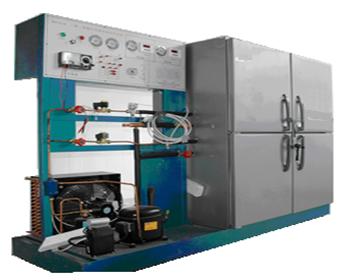

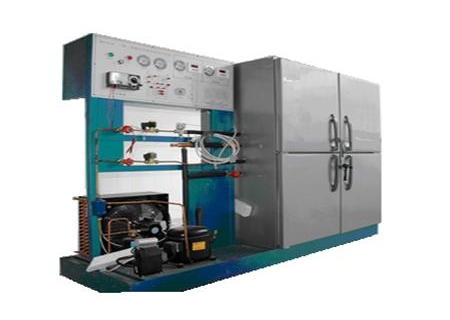

YL-03B一机两库系统综合实训装置
1. 一机两库系统综合实训主要用途：教学实训。
2. 一机两库系统综合实训技术要求及主要参数
(1) 输入电源：三相四线(或三相五线)～380V±10% 50Hz；装置容量：＜7kVA；制冷剂：R22； 制冷量：5.3Kw； 外形参考尺寸：440cm×200cm×200cm；
(2) 交流电源：提供三相交流电源，可由电源总开关来控制。配有一只指针式交流电压表，通过切换开关可指示输入电网电压值；
(3) 指针式电压表：0～450V； 真空压力表：-0.1～1.5MPa； 真空压力表：-0.1～3.5MPa； 数显温度表：采用PT100传感器，测量范围-50～150℃；
(4) 一机两库电气控制考核板:要求面板上印有一机两库电气控制原理图，并设有相应测试点；
(5) 一机两库制冷系统流程板: 要求面板上印有真实的一机两库库制冷系统系统流程图，配有2只温度控制器(分别测量和控制高温库和低温库的温度)、1只冷库专用化霜定时器(用于低温库)；
(6) 故障设置箱:要求内设24个钮子开关，并且接到相应测试点；
(7) 风冷制冷机组:包含5匹半封闭制冷压缩机、风冷冷凝器、油分离器、视液镜、储液器、干燥过滤器、2只供液电磁阀、2只热力膨胀阀、背压阀(蒸发压力调节阀)、止回阀(单相阀)、5只手阀等构成；
(8) 拼装式冷库:库体要求采用装配式冷库，库体尺寸为192×288×220cm，中间隔开分为两个库，高温库(0℃以上)和中温库(-18℃以上)，设有滑动库门前后各1扇。内部装有吊顶式冷风机、化霜加热丝等，冷库外面留有出水口；
(9) 整个实训装置材料除桌面板(高密度板)全部采用铁质刚架结构，设有两个大抽屉,设有四个万向轮；
(10) 可完成的实训项目：一机两库系统的认识；一机两库电气控制系统的运行实训；一机两库制冷系统工况调试及保护技术；一机两库电气故障的设置和检测实训。
3.安装、培训要求：该设备需要安装调试，现场培训该设备的使用方法，注意事项及如何保养。
