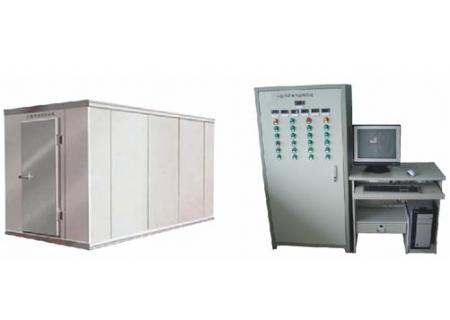

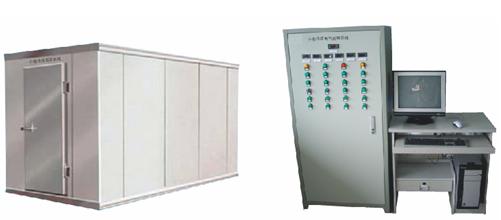

YL-03C小型冷库制冷系统综合实训考核装置
1. 型冷库制冷系统主要用途：教学实训。
2. 型冷库制冷系统技术要求及主要参数
(1) 输入电源：三相四线(或三相五线)～380V±10% 50Hz；工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m；装置容量：＜5.5kVA；制冷剂：R22；制冷量：5.3kW；外形参考尺寸：450cm×240cm×200cm；
(2) 交流电源：提供三相交流电源，可由电源总开关来控制。配有一只指针式交流电压表，通过切换开关可指示输入电网电压值。
(3) 安全保护体系：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
(4) 指针式电压表：量程0～450V ；真空压力表：量程-0.1～1.5MPa ；真空压力表：量程-0.1～3.5MPa；数显温度表：采用PT100传感器，测量范围-50～150℃；
(5) 小型冷库电气控制考核板:要求面板上印有小型冷库电气控制原理图，并设有相应测试点。
(6) 风冷制冷机组:包含3匹全封闭制冷压缩机、风冷冷凝器、视液镜、储液器、干燥过滤器、供液电磁阀、热力膨胀阀、手阀等构成。
(7) 拼装式冷库：库体尺寸为192×192×220cm，内部装有库灯、风机盘管蒸发器、化霜加热丝等，冷库外面留有出水口。
(8) 主机实训模块：配置西门子CPU224 PLC(AC/DC/RLY)主机，集成数字量I/O(14路数字量输入/10路数字量输出)、一个RS-485通信口，含有PPI、MPI通信，配套PC/PPI编程电缆。
(9) 温度采集模块: 配置西门子EM231模拟量模块，集成4路模拟量输入。
(10) 触摸屏实训模块：配置5.7英寸STN256色触摸屏，一个RS-485通信口(与PLC通信)，一个RS-232通信口。
(11) 要求整个实训装置材料除桌面板(高密度板)全部采用铁质刚架结构，其中设备上用到的文字，要求雕刻成形(凹字烂板技术)。
(12) 可完成的实训项目：①小型冷库的电气控制实训；②小型冷库制冷系统启动、运行、调试、保护技术；③PLC可编程控制器实训；④触摸屏技术应用实训。
3.安装、培训要求：该设备需要安装调试，现场培训该设备的使用方法，注意事项及如何保养。
