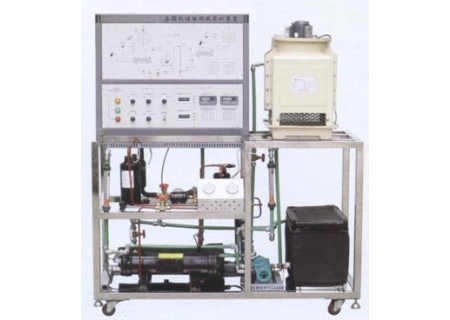

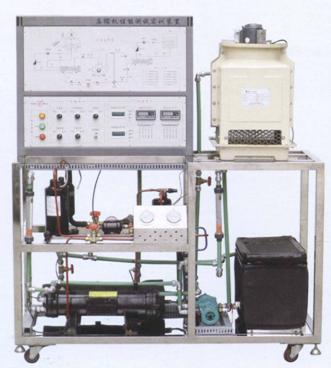

YL-01F制冷压缩机性能测试实训装置
1. 制冷压缩机性能测试主要用途：制冷压缩机性能参数的测定及制冷循环基本原理的演示，试验工况调节、试验数据采集及试验数据处理有手动和自动两种方式。适用于职业院校制冷专业相关课程的教学实训。
2. 制冷压缩机性能测试技术要求及主要参数：
(1) 输入电源：三相四线制 AC380V±10% 50Hz
(2) 装置容量：＜4kVA
(3) 制冷剂：R22
(4) 第二制冷剂：R123
(5) 制冷量：2.5 kg
(6) 外形参考尺寸：1500×700×1700 mm3
(7) 设备详细配置：
1) 实训平台：长×宽×高为1500mm×700mm×1700mm 1台
2) 西门子主机：CPU224CNPL(AC/DC/RLY)主机 1套
3) 其它部分：被测压缩机、卧式壳管式冷凝器、冷却塔、水泵、电磁流量计、电动调节阀、视液镜、干燥过滤器、手动节流阀、储液器、量热器、加热器 1套。
(8) 实验项目：⑴熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理；⑵了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法；⑶利用蒸发器液体载冷剂循环法(主测法)求制冷压缩机制冷量；⑷利用水冷冷凝器热平衡法(辅测法)求制冷压缩机制冷量；⑸主、辅测制冷量相对误差的计算与分析；⑹制冷机组能效比的计算与分析
(9) 每套圆形铁凳2个
3.安装、培训要求：该设备需要安装调试，现场培训该设备的使用方法，注意事项及如何保养。
