YL-FL324 双馈风力发电机模拟实训系统
一、双馈风力发电机模拟实训系统组成:
系统分为拖动单元、控制单元、发电单元、测量单元。
（1）拖动单元：模拟系统因风速变化而引起的转速变化
（2）控制单元：分析系统状态，控制系统运行，实现数据模拟
（3）并网发电单元：双馈发电机与并网变流器实现风机并网过程。
（4）测量单元：系统各信号采集传输到主控系统中。

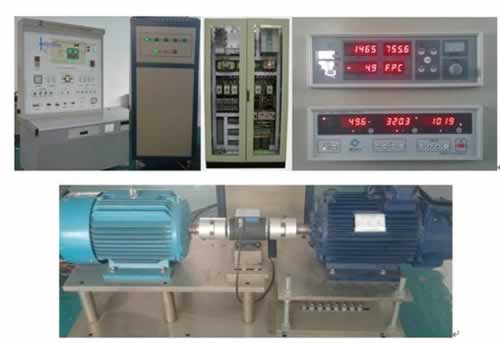

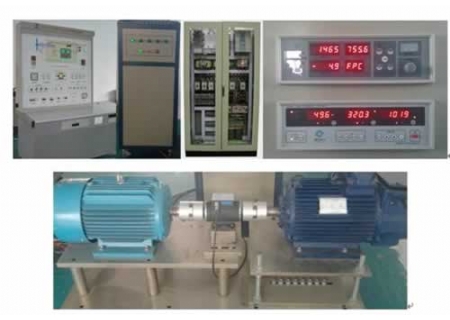

双馈风力发电机整机模拟实训系统包括操作台柜、PLC、驱动变频器、双PWM变流器、负载测试柜，按钮、指示灯、测控仪表、监控系统等。风力发电机内部模拟控制信号可通过PLC编程控制，也可在现有硬件基础上自行开发控制软件，实现对各种自然风的模拟，完成对风力发电机控制算法的研究。
二、双馈风力发电机模拟实训系统应具备特点：
1）先进性，满足目前主流的1.5～3兆瓦级变速恒频风机控制系统的要求；
2）开放性，PLC可自主编程，满足学生学习的要求；
3）适应性，可满足不同功率、不同类型的风机测试和模拟。
4）高可靠性：保护及通讯不受电磁干扰；风电主控制器背板背面全部接地，有效抵抗脉冲群干扰；具备良好的电磁兼容性，现场与系统、通道与通道间采用隔离措施。
5）开放性强：支持多种现场总线协议，如Modbus、Profibus-DP等，同时提供多种接口方式选择，满足风力发电机上通讯设备的需求。
6）环境适应性：宽温型设计，存储温度-40℃～70℃，运行温度-25℃～60℃；具有三防工艺，防盐雾、防湿热、防霉菌。
7）具有冗余和自诊断功能：有自诊断功能，DO模块具有回读功能，进行数据比较自检；具有掉电检测和超量程及超限报警功能；支持电源冗余、CPU冗余、通讯冗余，满足高可靠性要求。
8)安全链:过压、超速、超压、电网故障等故障保护系统，避免系统失控。
三、双馈风力发电机模拟实训系统主要功能包括：
1）学习主控系统的配置、特点和工艺要求；
2）学习主控软件编写和调试；
3）模拟不同风机的运行特点；
4）调试风机核心控制算法；
5）测试完整的主控系统，实现主控系统电气、软件等测试
四、双馈风力发电机模拟实训系统配置：
|
序号 |
类别 |
名称 |
规格、参数 |
数量 |
|
1 |
主机硬件部分 |
发电机 |
10KW双馈发电机定制 |
1台 |
|
原动机 |
15KW交流电机 |
1台 | ||
|
交流负载柜 |
10KW，共分4档 |
1台 | ||
|
电参数测试仪 |
0-500V0-40A20KW |
1台 | ||
|
底座 |
1.8m*0.6m*0.6m |
1套 | ||
|
转距测试仪 |
1-30000r/m100mN.M |
1台 | ||
|
2 |
控制系统 |
主机控制台 |
含组态软件、控制系统、仪表等。 |
1套 |
|
3 |
变流器 |
GBL700-102 |
1个 |
五、双馈风力发电机模拟实训系统主要完成实训内容:
（1）风力发电机接线形式实训；
（2）空载运转实训；
（3）并网过程实训；
（4）并网连续运行实训；
（5）风速模拟实训；
（6）转距模拟实训；
（7）发电功率模拟实训；
（8）其它相关发电性能及测量实训；
（9）脱网保护模拟实训；
（10）控制策略模拟实训；
（11）主控系统的配置、特点和工艺要求实训；
（12）主控软件编写和调试实训；
（13）研究和调试风机核心控制算法实训；
（14）自主编程应用实训；
