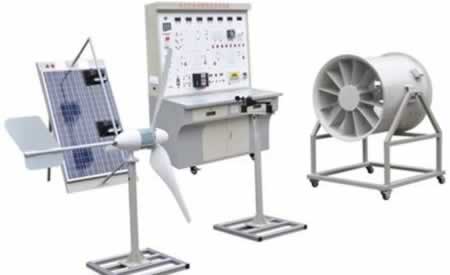

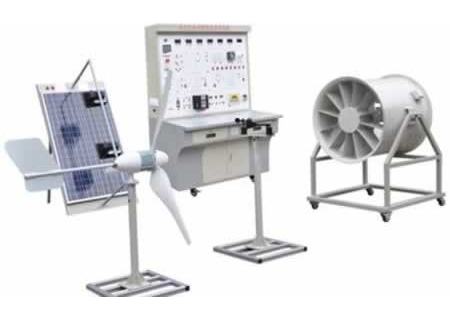

YL-FG323 风光互补并网发电实训系统
一、风光互补并网发电实训系统运行技术条件：
发电单元
1.风能
风洞调速范围：0～13m/s
风力发电机额定输出电压：12VDC，功率：400W
风机类型；永磁同步发电机，上风式
启动风速；3.58m/s
风叶材质：碳光纤化合物
2.光能
光伏模块功率：100Wp1组
光伏模块输出工作电压：17.5VDC
光伏模块工作电流：2.85A
模拟光源模块：1000W
二、风光互补并网发电实训系统控制单元：
400W/12V高性能风光互补智能控制器（Zigbee无线传输、RS232串口输出）（室内）
风速传感器：0-60m/s（室内）
温度传感器：-10℃～100℃（室外）
转速传感器：0～5000风力发电机转速检测显示（室内）
三、风光互补并网发电实训系统负载单元：
12VLED照明、220VLED照明、220V节能灯照明
12V直流输出，220V交流输出
3、1、显示单元
直流电压表：光电池充电电压
直流电流表：光电池充电电流
直流功率表：光电池充电功率
交流电压表：逆变器输出电压
交流电流表：逆变器输出电流
交流功率表：交流负载使用功率
转速表：风机当前模拟转速
3、2、LED指示
太阳能控制器：充电、过压、欠压、过放、运行；
四、风光互补并网发电实训系统监控软件：
PC监控模块：监控主机、监控软件。
显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估
